《2025年课堂点睛九年级物理全一册教科版》

7. (成都市中考)如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B

8. [物理学与日常生活]下列电路连接说法正确的是(C)
A.马路上的灯同时亮,同时灭,它们是串联
B.家庭电路中的照明灯与插座是串联
C.家庭电路中,电视机与照明灯是并联
D.理发用的冷热两挡吹风机,电动机和电热丝是串联

答案： C

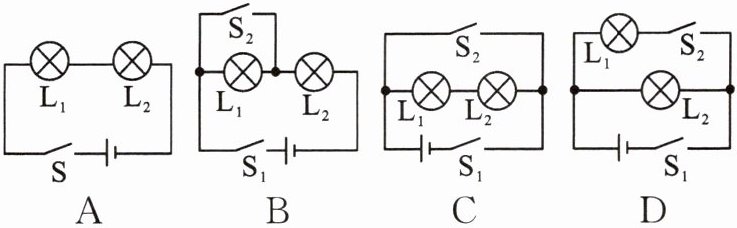

9. 如图所示的电路图中,开关都闭合后,两盏灯均发光且并联的是(D)

答案： D

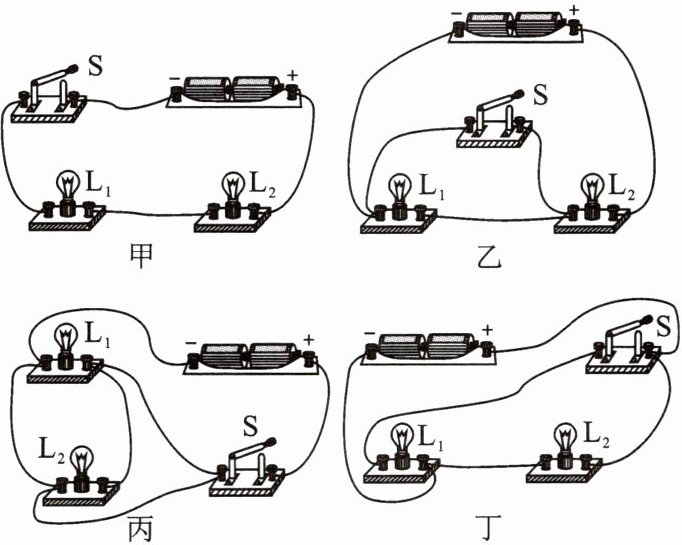

10. (成都市中考)实验小组的同学连接了四个电路(如图)来探究开关的控制作用,下列判断正确的是(D)

A.甲电路中,开关 $ S $ 只控制 $ L_1 $
B.乙电路中,闭合开关 $ S $,两灯都亮
C.丙电路中,闭合开关 $ S $,$ L_1 $ 亮,$ L_2 $ 不亮
D.丁电路中,断开开关 $ S $,$ L_1 $ 不亮,$ L_2 $ 亮

答案： D

11. 在如图所示的电路中,有三个开关 $ S_1 $、$ S_2 $、$ S_3 $,如果要使灯 $ L_1 $ 和 $ L_2 $ 串联,应闭合开关S₂；要使 $ L_1 $ 和 $ L_2 $ 并联,应闭合开关S₁、S₃。若将 $ S_1 $、$ S_2 $、$ S_3 $ 同时闭合,整个电路会出现短路现象。

答案： S₂ S₁、S₃ 短路

12. (朝阳市中考)汽车在转向前,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,但其中一个灯损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为并联,转向横杆相当于电路中的干路开关。

答案： 并联　干路开关

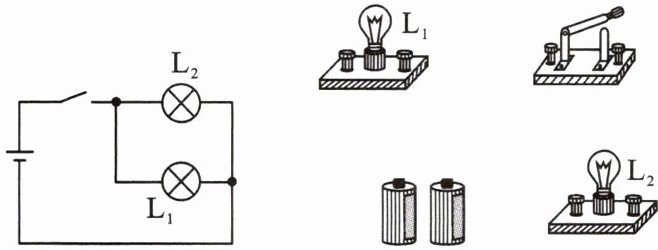

13. 请根据电路图(如图所示),用笔画线代替导线把实物元件连接起来。注意：实物图导线不得交叉。

答案：
解:如图所示。

14. [物理学与社会发展]中国品牌智能化汽车(如图)充分展现了“中国智造”科技风采。该汽车不仅可以实现自动刷脸识别车主身份、全速自适应巡航等众多功能,其酷炫的转向灯也尽显奢华。下列判断正确的是(D)

A.车内的集成电路由超导材料制成
B.左右转向灯之间是串联连接的
C.插电混动车型纯电续航 $ 130km $,无任何污染
D.踩下制动踏板时刹车灯亮,说明制动踏板起到开关的作用

答案： D
