《2025年课堂点睛九年级物理全一册教科版》

6. 甲、乙两灯泡分别标有“$ 6V $ $ 3W $”和“$ 6V $ $ 9W $”,现将两灯串联接到 $ 6V $ 的电路中,假设灯泡电阻不变,下列判断正确的是(D)
A.甲灯的亮度较小
B.乙灯的电流较大
C.两灯均能正常发光
D.两灯总功率为 $ 2.25W $

答案： D

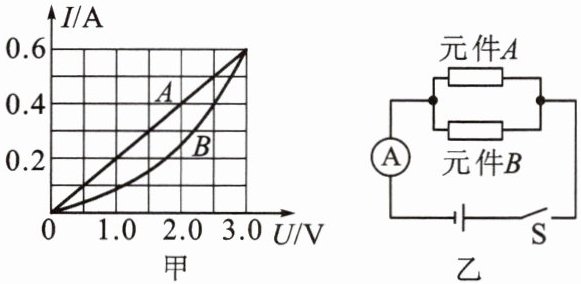

7. 有两个电路元件 $ A $ 和 $ B $,通过元件的电流与其两端电压的关系如图甲所示。把它们并联在电路中,如图乙所示,闭合开关 $ S $,这时电流表的示数为 $ 0.9A $,则电源电压和元件 $ B $ 的电功率分别是(B)

A.$ 2.5V $ $ 0.8W $
B.$ 2.5V $ $ 1.0W $
C.$ 4.5V $ $ 1.0W $
D.$ 4.5V $ $ 4.05W $

答案： B

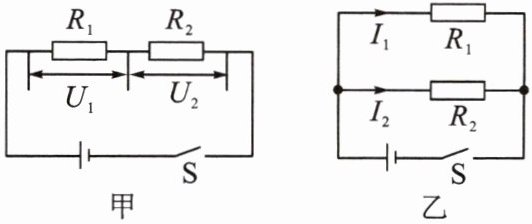

8. (荆门市中考)$ R_1 $ 和 $ R_2 $ 是两个定值电阻,分别按图甲和图乙两种方式连接在两个相同的电源上,闭合开关,图甲中 $ U_1 : U_2 = 3 : 1 $,则下列结论正确的是(D)

A.两个电阻的阻值之比 $ R_1 : R_2 = 1 : 3 $
B.图乙中 $ I_1 : I_2 = 3 : 1 $
C.图甲中 $ R_1 $ 和 $ R_2 $ 的电功率之比为 $ 9 : 1 $
D.图乙中 $ R_1 $ 和 $ R_2 $ 的电功率之比为 $ 1 : 3 $

答案： D

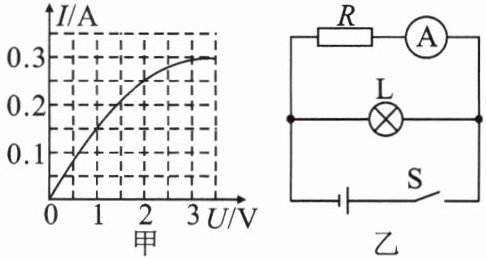

9. (河南省中考)如图甲为灯泡 $ L $ 的电流与电压关系的图像,将该灯泡接入图乙电路,电阻 $ R $ 阻值为 $ 10\Omega $,闭合开关 $ S $,电流表示数为 $ 0.2A $,则电源电压为2$ V $,干路电流为0.45$ A $,此时灯泡 $ L $ 的电功率为0.5$ W $。

答案： 2 0.45 0.5

10. 如图所示,只闭合开关 $ S $ 时灯 $ L_1 $ 的功率为 $ 9W $；断开开关 $ S $,闭合 $ S_1 $、$ S_2 $ 时,灯 $ L_1 $ 的功率为 $ 25W $。电源电压不变,忽略温度对灯丝电阻的影响。则 $ L_1 $ 与 $ L_2 $ 电阻之比是3:2,闭合 $ S_1 $、$ S_2 $ 时,灯 $ L_2 $ 的功率为37.5$ W $。

答案： 3:2 37.5

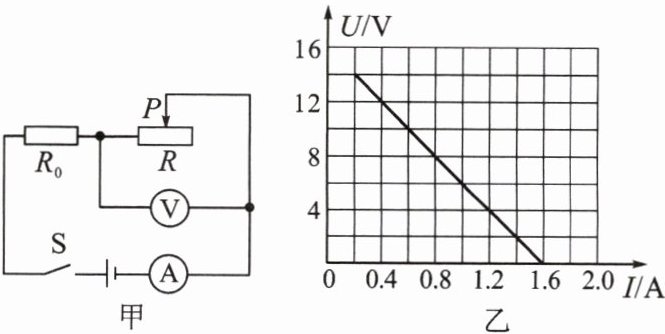

11. [科学推理]如图甲所示的电路中,电源电压为 $ 16V $ 恒定不变,$ R_0 $ 为定值电阻,$ R $ 为滑动变阻器,闭合开关 $ S $ 后,在滑片 $ P $ 从一端滑向另一端的过程中,电压表与电流表示数的变化关系如图乙所示,根据图像信息可知,下列判断不正确的是(C)

A.$ R_0 $ 的阻值是 $ 10\Omega $
B.电路的最大总功率是 $ 25.6W $
C.$ R_0 $ 的最小功率是 $ 3.2W $
D.滑动变阻器的最大阻值是 $ 70\Omega $

答案： C
