《2025年课堂点睛九年级物理全一册教科版》

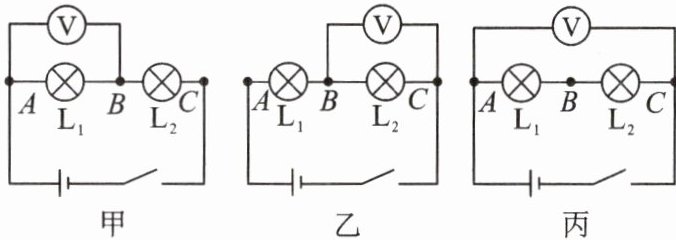

1. 串联电路中电压的规律,实验设计如图：

实验结论：串联电路两端的总电压等于串联电路中各部分电路两端的电压之和,即$U = U_{1}+U_{2}$。

答案： 之和

2. 并联电路中电压的规律,实验设计如图：

实验结论：在并联电路中,各支路两端的电压相等,且等于电源电压,即$U = U_{1}= U_{2}$。

答案： 相等

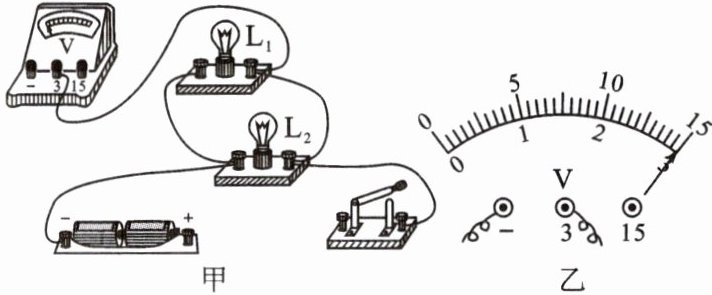

1. 如图甲所示的电路中,$L_{1}两端的电压为U_{1}= 3.7V$,$L_{2}$两端的电压如图乙所示,则电压表测灯$L_{2}$的电压。$L_{2}两端的电压U_{2}= $2.3V,电源电压$U= $6V。

答案： L₂ 2.3 6

2. 在“探究串联电路电压的特点”活动中。
(1) 如图所示,连接电路时,至少需要6根导线；实验中为了使探究得出的结论具有普遍意义,最好选择规格不同(选填“相同”或“不同”)的小灯泡。
(2) 在测$L_{1}$两端电压时,闭合开关,发现电压表示数为零,原因可能是L₂ 开路(或 L₁ 短路)(填出一种即可)。
(3) 小明分别测出$AB$、$BC$、$AC$间的电压并记录在如下表格中,分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价(指出不足之处)：仅做一次实验得出的结论具有偶然性,改进方法是更换规格不同的灯泡进行多次实验。

答案：
(1)6 不同
(2)L₂ 开路(或 L₁ 短路)
(3)仅做一次实验得出的结论具有偶然性 更换规格不同的灯泡进行多次实验

3. 在“探究并联电路中电压的特点”实验中,实验电路如图甲所示：

(1) 要用电压表测量小灯泡$L_{1}$两端的电压,请用笔画线代替导线将实物电路连接完整。
(2) 闭合开关,观察到小灯泡$L_{1}$发光、$L_{2}$不发光,故障可能是____开路。
(3) 排除故障后,用电压表分别测量小灯泡$L_{1}$、$L_{2}$及电源两端的电压,电压表示数均如图乙所示,为____V。更换不同规格的小灯泡多次测量,发现电压表示数均如图乙所示。由此得出结论：并联电路中各支路用电器两端的电压与电源两端的电压____。

答案：

(1)解:如图所示。
　　　
(2)L₂
(3)3 相等
