7. 在如图所示的电路中,闭合开关S后,两灯都不亮,电压表有示数,电流表无示数,则该电路的故障可能是(A)

A.灯泡$L_1$断路
B.灯泡$L_2$断路
C.灯泡$L_2$短路
D.电流表短路

答案： A

8. 如图所示电路中,电源电压保持不变,闭合开关S,灯泡L发光,电流表有示数,电压表的示数几乎为零,则下列判断中正确的是(B)

A.电阻R开路
B.电阻R短路
C.灯L开路
D.灯L短路

答案： B

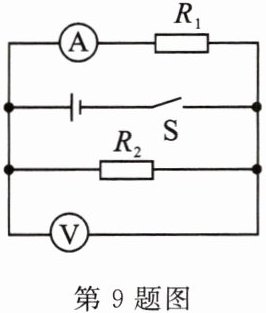

9. 在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作,一段时间后,电流表的示数变小,电压表的示数不变。若电路故障只发生在电阻$R_1$或$R_2$上,则故障是(A)

$A. R_1$断路
$B. R_2$断路
$C. R_1$短路
$D. R_2$短路

答案： A

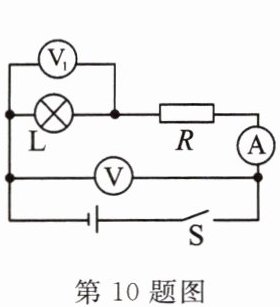

10. (泰安市中考)如图所示电路中,电源电压恒定。闭合开关,电路正常工作一段时间后,灯泡L突然熄灭,电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障,其他元件均完好。下列说法中
①可能灯泡L开路
②可能灯泡L短路
③可能电阻R开路
④可能电阻R短路

A
A.只有①②正确
B.只有③④正确
C.只有②④正确
D.只有①③正确

答案： A

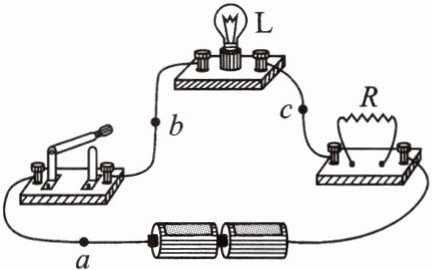

11. 如图所示电路,电源电压不变。闭合开关,电路正常工作,一段时间后,灯L熄灭。若电路中仅有一处开路,且只发生在电阻R或灯L上。为检测电路故障,以下方案不可行的是(B)

A.将电压表并联在灯L两端
B.将电流表依次串联接入a、b、c点
C.用与R阻值相同且完好的灯L₀替换电阻R
D.用与L规格相同且完好的灯L₀替换灯L

答案： B

12. 在如图所示实验电路中,闭合开关后灯不亮。

(1)为判断电路是否正常,应首先进行的操作是向左移动滑动变阻器的滑片,观察灯是否发光;
(2)如果在反复调节后灯仍不亮。若检查发现只有灯和变阻器可能出现故障,观察电表的示数,请说明一种判断方法及故障产生的原因:若电压表、电流表均无示数,说明电路可能开路,即故障可能是滑动变阻器开路(或电流表无示数,电压表有示数,说明电路可能开路,故障可能是灯泡开路)。

答案： 12.
(1)向左移动滑动变阻器的滑片
灯是否发光
(2)若电压表、电流表
均无示数,说明电路可能开路,即故
障可能是滑动变阻器开路(或电流
表无示数,电压表有示数,说明电路
可能开路,故障可能是灯泡开路)
