1. 实验原理：$R=\frac{U}{I}$。
2. 实验器材：电源、开关、导线若干、电流表、电压表、滑动变阻器、定值电阻。
3. 实验步骤
(1) 根据实验电路图连接好实物电路；
(2) 检查电路连接无误后,将滑动变阻器调到最大阻值处；闭合开关,调节滑动变阻器,记下多组对应的电压、电流值；
(3) 算出每组数据对应的电阻值,然后求出定值电阻的平均值。

答案： 1.$R=\frac{U}{I}$ 2. 电流表 滑动变阻器 3.
(2)最大阻值
(3)平均

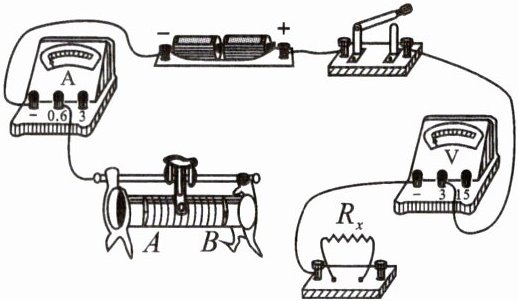

1. 如图是小明测电阻$R_x$阻值的电路。

(1) 用笔画线代替导线将电路图连接完整,要求：导线不能交叉,滑片向右移动时,电路中电流变小。
(2) 该实验原理是____。
(3) 闭合开关前,应将滑片移到滑动变阻器的____(选填“A”或“B”)端。
(4) 实验过程中,突然出现电流表有示数,电压表无示数,若电路故障在电阻$R_x$,则原因可能是____。
(5) 排除故障后,正确操作实验器材,移动滑片,当电压表示数为$2V$时,电流表示数为0.2A,计算出$R= $____Ω。
(6) 测电阻$R_x$的阻值和探究电流与电压的关系两次实验均需要多次测量,前者多次测量的目的是____,后者多次测量的目的是____。

答案：

(1)解:如图所示。
　　　
(2)$R=\frac{U}{I}$
(3)B
(4)电阻$R_x$短路
(5)10
(6)减小误差 寻找普遍规律

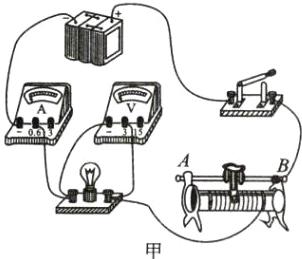

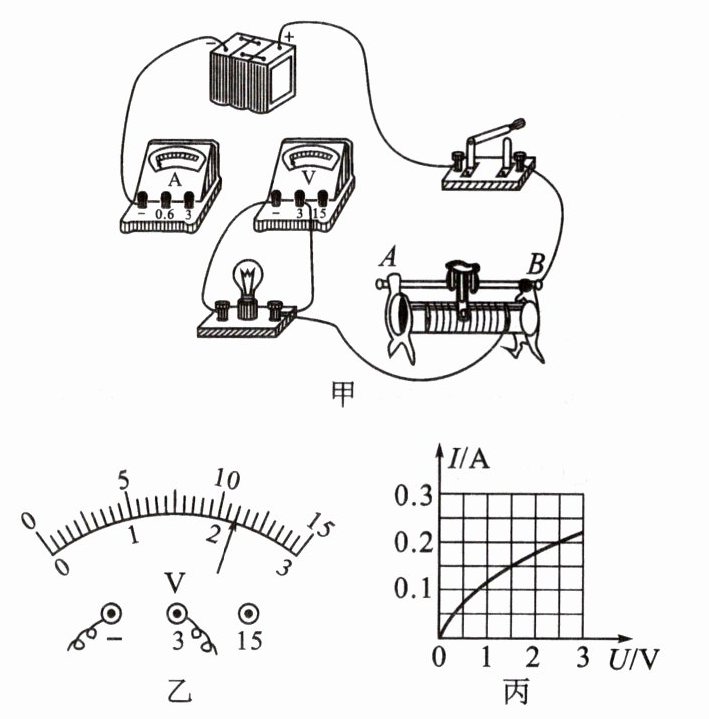

2. 在“测量小灯泡正常发光时的电阻”的实验中,实验器材如图甲所示的,其中电源电压为$6V$,小灯泡正常发光时的电压为$2.5V$。

(1) 用笔画线代替导线,将图甲所示的实物电路连接完整。
(2) 闭合开关,移动滑片,发现电压表的示数如图乙所示,其读数为____V；为了测量小灯泡正常发光时的电阻,应将滑片向____(选填“A”或“B”)端移动。
(3) 通过多次实验得到小灯泡的电流随它两端电压变化的关系如图丙所示,分析图像可知：小灯泡正常发光时的电流为____A,此时小灯泡的电阻为____Ω。
(4) 小灯泡的$I-U$图像不是一条经过原点的直线的原因是____。

答案：

(1)解:如图所示。
　　
(2)2.2 B
(3)0.2 12.5
(4)小灯泡电阻受温度影响
