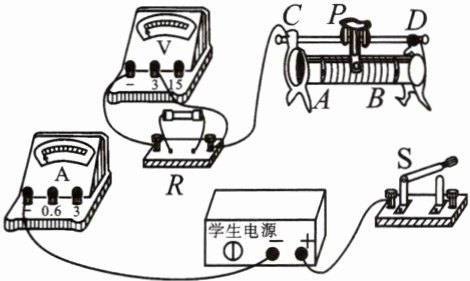

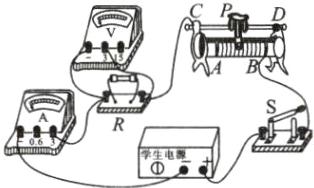

10. 用笔画线代替导线,将图中的电路连接完整。要求：①滑片 $P$ 向 $D$ 端移动时,电路中的电流变大；②电流表测量通过电阻 $R$ 的电流；③导线不能交叉。

答案：
解:如图所示。

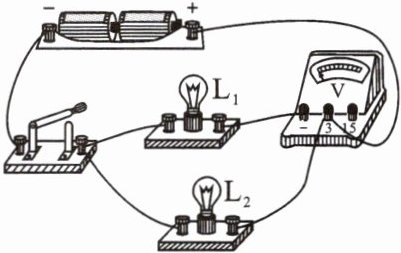

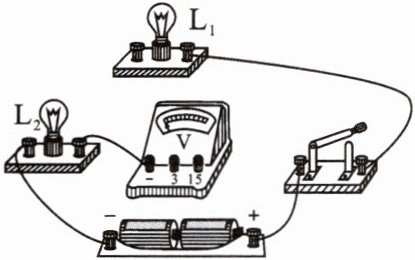

11. (安顺市中考)如图所示的实物电路,请用笔画线代替导线按要求完成电路连接。要求：灯 $L_1$、$L_2$ 串联,电压表只测量 $L_1$ 两端的电压,不考虑电压表测量范围的选择,导线不能交叉。

答案：
解:如图所示。

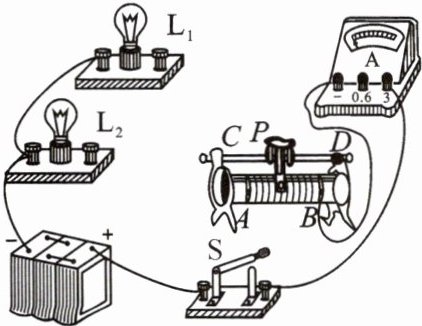

12. 如图所示是一个未完成连接的实物电路。请根据要求,用笔画线代替导线,完成电路连接。要求：小灯泡 $L_1$、$L_2$ 并联,滑动变阻器只控制 $L_2$ 的亮度,电流表测量干路上的总电流,导线不能交叉。

答案：
解:如图所示。

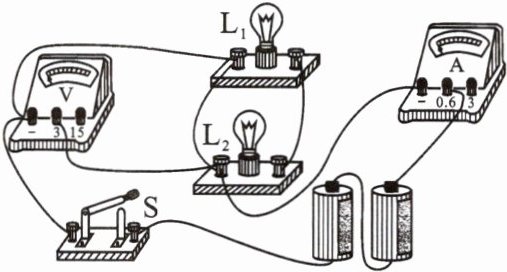

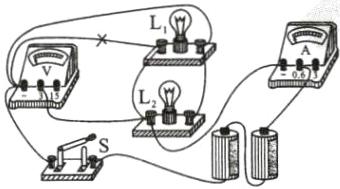

13. 实物电路如图所示,在原图上只改动一根导线,使电路成为串联电路,并使电压表测量灯 $L_2$ 两端的电压。(在改动的导线上画“×”,并画出重新连接的导线)

答案：
解:如图所示。

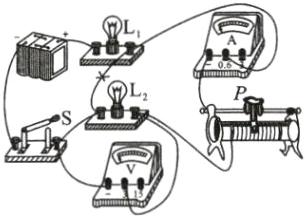

14. 小伟连接的两灯并联的电路如图所示。当他“试触”时,发现电压表的指针不动,电流表的指针很快向右偏转,两灯都不发光。小敏指出他在电路连接中存在错误,现在请你只改接图中的一根导线,使电路连接完全正确。(在错接的导线上画“×”,然后画出正确的接线)

答案：
解:如图所示。

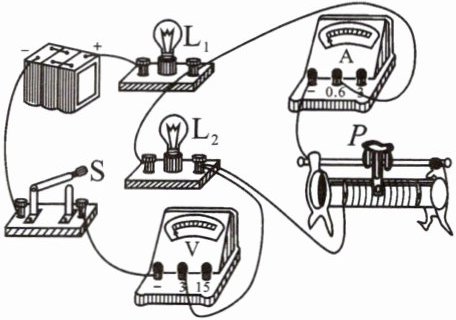

15. 如图所示,请在原图上只改动一根导线,使灯泡 $L_1$、$L_2$ 和滑动变阻器组成串联电路,电压表测 $L_2$ 的电压。要求：只需在改动的导线上画“×”,并用笔将改动的导线画出,连线不能交叉。

答案：
解:如图所示。
