《2025年课堂点睛九年级物理全一册教科版》

1. 如图所示电路中,电源电压保持不变,$R_{1}和R_{2}$为定值电阻。先闭合开关$S_{1}$,再闭合开关$S_{2}$后,下列说法正确的是(A)

A.电流表示数增大,电压表示数不变
B.电流表示数增大,电压表示数减小
C.电流表示数减小,电压表示数增大
D.电压表示数与电流表示数的乘积不变

答案： A

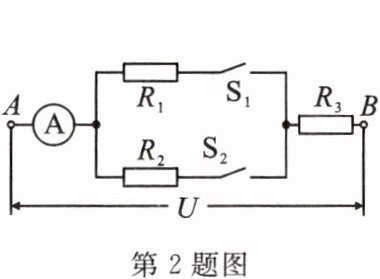

2. 图示电路中,$U = 12V$,$R_{1} = 6Ω$,$R_{2} = 3Ω$,$R_{3} = 4Ω$。当$S_{2}$断开,$S_{1}$闭合时,电阻$R_{1}$消耗的电功率为8.64W,当$S_{1}$、$S_{2}$都闭合时,通电$6s$,$R_{2}$消耗的电能为32J。

答案： 8.64 32

3. (南通市中考)如图所示,灯泡$L$标有“$6V$ $3W$”的字样,定值电阻$R = 10Ω$,滑动变阻器$R_{1}的最大阻值为20Ω$,闭合开关$S$。将开关$S_{1}拨至2$,滑片$P移至a$端,灯泡正常发光。
(1)求灯泡正常发光时的电流；
(2)滑片$P移至b$端,开关$S_{1}拨至1$,求定值电阻$R工作10min$产生的热量；
(3)接着将开关$S_{1}拨回2$,电流表示数为$0.24A$,求此时灯泡的功率。
]

答案：
(1)解:由P=UI可得,灯泡正常发光时的电流:$I_{额}=\frac{P_{额}}{U_{额}}=\frac{3W}{6V}=0.5A$;
(2)闭合开关S,将开关$S_{1}$拨至2,滑片P移至a端时,定值电阻R被短路,滑动变阻器接入电路中的电阻为零,电路中只有灯泡L工作,由灯泡正常发光,可知电源电压$U=U_{额}=6V$;滑片P移至b端,开关$S_{1}$拨至1,滑动变阻器接入电路的阻值为最大阻值,灯泡L被短路,电阻R与滑动变阻器$R_{1}$串联,根据$Q=I^{2}Rt$可得,定值电阻R工作10min产生的热量:$Q=I^{2}Rt=(\frac{U}{R+R_{1}})^{2}Rt=(\frac{6V}{10\Omega +20\Omega })^{2}× 10\Omega × 10× 60s=240J$;
(3)接着将开关$S_{1}$拨回2,灯泡L与滑动变阻器$R_{1}$串联,电流表测量电路中的电流,由$U=IR$可得,滑动变阻器两端的电压:$U_{1}=I_{实}R_{1}=0.24A× 20\Omega =4.8V$,由串联电路的电压特点可知,灯泡L两端的实际电压:$U_{实}=U-U_{1}=6V-4.8V=1.2V$,此时灯泡的功率:$P_{实}=U_{实}I_{实}=1.2V× 0.24A=0.288W$。

4. (齐齐哈尔市中考)在如图所示的电路中,电源电压保持不变,当闭合开关$S$,滑动变阻器$R_{2}的滑片P$向右移动时,下列说法中正确的是(D)

A.电流表示数减小,电压表示数增大
B.电流表示数减小,电压表示数不变
C.电路总电阻减小,电路总功率增大
D.电流表示数不变,电压表示数不变

答案： D

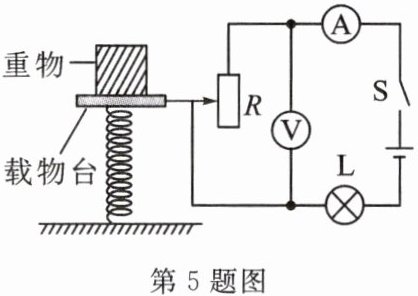

5. (兰州市中考)小明设计的质量测量仪如图所示,电源电压保持不变,闭合开关$S$后,下列说法中正确的是(B)

A.不放重物时,小灯泡$L$的亮度最暗
B.与电流表相比,用电压表的示数表示重物的质量,更符合人们的思维习惯
C.重物的质量越大,电流表示数越小,电压表示数也越小
D.重物的质量越小,电路消耗的总功率越小

答案： B

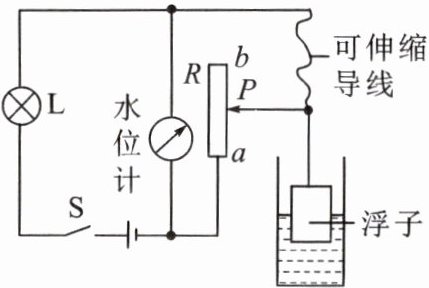

6. 如图所示,水位计在电路中相当于电压表(选填“电压表”或“电流表”),当水位升高时,指示灯$L$的实际功率变小(选填“变大”“变小”或“不变”)。
]

答案： 电压表 变小

7. (沈阳市中考)如图所示电路,电源电压保持不变。灯泡标有“$6V$ $3W$”字样,滑动变阻器$R_{2}$标有“$18Ω$ $1A$”字样,定值电阻$R_{1}阻值为10Ω$。(不考虑温度对灯泡电阻的影响)求：
(1)灯泡$L$的电阻。
(2)当开关$S_{1}$、$S_{2}$都闭合,且滑片$P移到a$端时,灯泡$L$恰好正常发光,此时电流表的示数。
(3)当开关$S_{1}$闭合、$S_{2}$断开,且滑片$P移到b$端时,通电$10s$,电流通过滑动变阻器$R_{2}$产生的热量。
]

答案：
(1)解:由$P=\frac{U^{2}}{R}$可知,灯泡L的电阻:$R_{L}=\frac{U_{L}^{2}}{P_{L}}=\frac{(6V)^{2}}{3W}=12\Omega $;
(2)当开关$S_{1}$、$S_{2}$都闭合,且滑片P移到a端时,滑动变阻器$R_{2}$被短路,灯泡L与定值电阻$R_{1}$并联;灯泡正常发光,根据并联电路的电压特点可知,$R_{1}$两端的电压:$U_{1}=U=U_{L}=6V$;通过$R_{1}$的电流:$I_{1}=\frac{U_{1}}{R_{1}}=\frac{6V}{10\Omega }=0.6A$,即电流表的示数为0.6A;
(3)当开关$S_{1}$闭合、$S_{2}$断开,且滑片P移到b端时,滑动变阻器$R_{2}$和灯泡L串联;根据串联电路的电阻特点可知,电路的总电阻:$R=R_{2}+R_{L}=18\Omega +12\Omega =30\Omega $;通过电路中的电流:$I=\frac{U}{R}=\frac{6V}{30\Omega }=0.2A$;由串联电路的电流特点可知,通过$R_{2}$的电流:$I_{2}=I=0.2A$;通电10s,电流通过滑动变阻器$R_{2}$产生的热量:$Q=I_{2}^{2}R_{2}t=(0.2A)^{2}× 18\Omega × 10s=7.2J$。
