《2025年课堂点睛九年级物理全一册教科版》

7. 国家正在大力发展新能源汽车。正在用充电桩充电的新能源汽车,在整个充电过程中,用电器是(B)
A.汽车发动机
B.汽车电池
C.导线
D.充电桩

答案： B

8. 下列关于电路的说法错误的是(D)
A.电源是提供电能的装置
B.电路中必须有电源并且是闭合状态,电路中才有电流
C.电源外部电流沿着“正极→用电器→负极”的方向流动
D.用电器是将其他形式的能转化为电能的装置

答案： D

9. 一种声光报警器的电路如图所示,各元件均能正常工作,对可能出现的现象描述正确的是(B)

A.灯亮,铃一定响
B.铃响,灯一定亮
C.灯亮,铃一定不响
D.铃响,灯一定不亮

答案： B

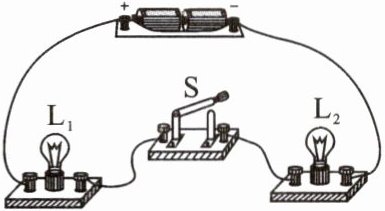

10. 小明正确连接如图所示的电路,闭合开关 $ S $,发现灯 $ L_1 $ 不发光,灯 $ L_2 $ 发光。由此判定电路可能是(C)

A.灯 $ L_1 $ 断路
B.灯 $ L_2 $ 断路
C.灯 $ L_1 $ 短路
D.灯 $ L_2 $ 短路

答案： C

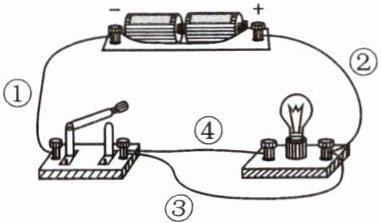

11. 如图所示的电路有严重错误,为了使该电路恢复正常,应该去掉其中一根导线,下列判断正确的是(C)

A.去掉导线①
B.去掉导线②
C.去掉导线③
D.去掉导线④

答案： C

12. 如图所示,是发光二极管的示意图。当电流从较长的接线脚流入时,发光二极管中有电流通过,使其发光；如果电流从较短接线脚流入,电路处于开路状态,这说明发光二极管具有单向导电性。

答案： 开路 单向

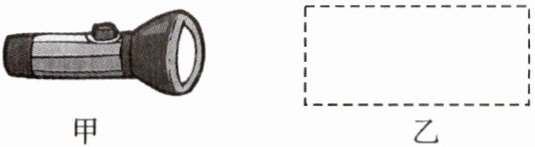

13. 请在图乙所示虚线框内画出手电筒的电路图。

答案：
解:如图所示

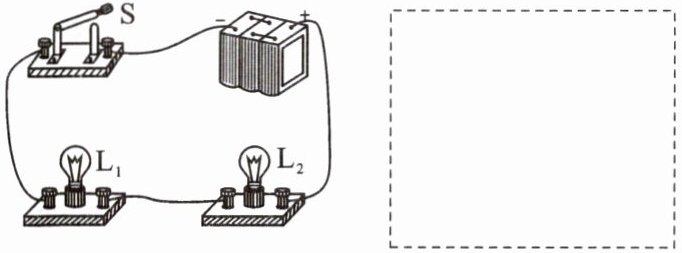

14. 在虚线框内画出如图所示实物电路对应的电路图。

答案：
解:如图所示

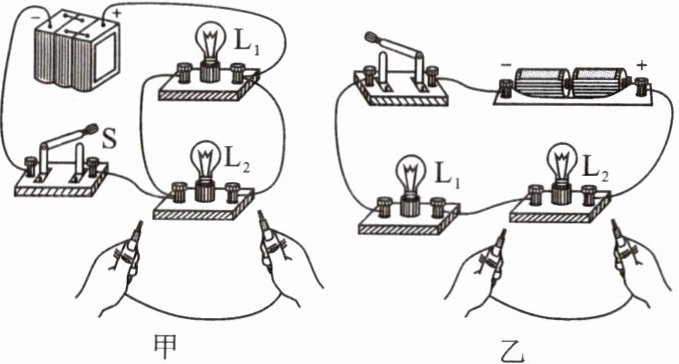

15. [科学论证]如图甲、乙所示的两个电路。若将甲中的灯泡 $ L_2 $ 拧掉,闭合开关,你将看到灯泡 $ L_1 $发光；若在图甲中把一根导线接在灯泡 $ L_2 $ 的两端,接通开关你将看到灯泡 $ L_1 $不发光。若在图乙中把一根导线接在灯泡 $ L_2 $ 的两端,接通开关你将看到灯泡 $ L_1 $发光,灯泡 $ L_2 $不发光。(均选填“发光”或“不发光”)

答案： 发光 不发光 发光 不发光
