《2025年课堂点睛九年级物理全一册教科版》

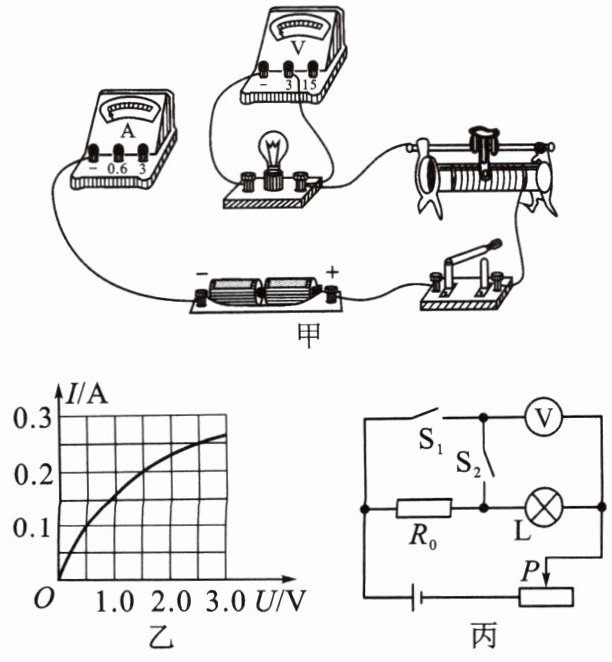

11. 如图是小明测量小灯泡电功率的电路,小灯泡额定电压为2.5V,电阻为10Ω左右。

(1)用笔画线代替导线,将图甲电路连接完整。
(2)正确连接电路后,闭合开关,移动滑动变阻器滑片,发现小灯泡始终不亮。电流表指针几乎不动,电压表示数接近3V且保持不变。为排除故障,小明检查了开关并拧紧两端接线柱,小芳则将小灯泡与灯座拧紧。若电路中只有一处故障,______(选填“小明”或“小芳”)排除故障的操作是正确的。
(3)排除故障后重新闭合开关,改变滑片位置,他们根据测量数据画出了通过灯丝的电流与其两端电压关系的图像如图乙。根据图像可得小灯泡的额定功率为______W。研究发现,通过灯丝的电流与其两端电压不成正比,原因是：______。
(4)在测量小灯泡电功率拓展实验过程中,电流表坏了,他们找来一只阻值合适的定值电阻 $ R_{0} $,设计了如图丙电路图,操作步骤如下：
①断开 $ S_{1} $,闭合 $ S_{2} $,移动滑动变阻器滑片,使电压表示数等于小灯泡的额定电压 $ U_{额} $；
②保持滑动变阻器滑片位置不变,断开 $ S_{2} $,闭合 $ S_{1} $,记下此时电压表示数为U,则小灯泡额定功率表达式 $ P_{额} = $______。(用 $ U_{额} $、U和 $ R_{0} $ 表示)

答案：

(1)解:如图所示。

(2)小芳　
(3)0.625　小灯泡的阻值和温度有关　
(4)(U-Uₑ)/R₀·Uₑ

12. 在某汽车尾部的挡风玻璃上,有一种电加热除雾装置,它由5条阻值均为12Ω的电阻丝并联而成,简化结构如图所示。该装置与12V的汽车电池接通工作1min,产生的总热量为3600J。

答案： 3600
