《2025年课堂点睛九年级物理全一册教科版》

1. 如图所示,电源电压不变,当开关$S_1$、$S_2$闭合时,电流表示数为$0.8A$,开关$S_2$断开后,电流表示数改变了$0.5A$,则$R_1和R_2$的阻值之比为(C)


A.$13:5$
B.$3:5$
C.$5:3$
D.$5:13$

答案： C

2. (福建省中考)如图电路,电源电压恒定,$R_1 = 12Ω$,$R_2 = 6Ω$,$R_3$是定值电阻。闭合开关$S_1$,单刀双掷开关$S_2接a时电流表的示数为0.6A$；接$b$时电流表的示数可能为(C)

A.$0.3A$
B.$0.6A$
C.$0.9A$
D.$1.2A$
]

答案： C

3. (江西省中考)如图所示,当开关$S$、$S_1$闭合时,滑动变阻器的滑片$P$向左移动,灯泡$L$的亮度变暗(选填“变亮”“变暗”或“不变”)；当开关$S$闭合、$S_1$断开时,滑动变阻器的滑片$P$向右移动,电压表$V$的示数变小(选填“变大”“变小”或“不变”)。
]

答案： 变暗 变小

4. 如图所示,$R_1 = 25Ω$,小灯泡$L$的规格为“$2.5V\ \ 0.5A$”(其含义为灯正常工作时灯两端的电压和通过灯的电流),电源电压保持不变。
(1)求小灯泡正常发光时的电阻；
(2)当$S$闭合,$S_1$、$S_2$都断开时,小灯泡$L$正常发光,求电源电压；

(3)当$S$、$S_1$、$S_2$都闭合时,电流表的示数变为$0.9A$,求$R_2$的阻值。

答案：
(1)解:小灯泡正常发光时,$R_{灯}=\frac {U_{L}}{I_{L}}$$=\frac {2.5V}{0.5A}=5\Omega $；
(2)当S闭合,$S_{1}$、$S_{2}$都断开时,L与$R_{1}$串联,小灯泡正常发光,故实际电流等于正常工作电流,电路电流$I=I_{灯}=I_{正常}=0.5A,$电源电压$U_{总}=IR_{总}=I(R_{1}+R_{灯})=$$0.5A×(25\Omega +5\Omega )=15V$；
(3)S、$S_{1}$、$S_{2}$都闭合时,$R_{1}$与$R_{2}$并联,电流表A测干路电流$I_{并},U_{1}=U_{2}=U=$$15V,R_{1}$电流$I_{1}=\frac {U_{1}}{R_{1}}=\frac {15V}{25\Omega }=0.6A;$$R_{2}=\frac {U_{2}}{I_{2}}=\frac {U_{2}}{I_{并}-I_{1}}=\frac {15V}{0.9A-0.6A}=$$50\Omega $。

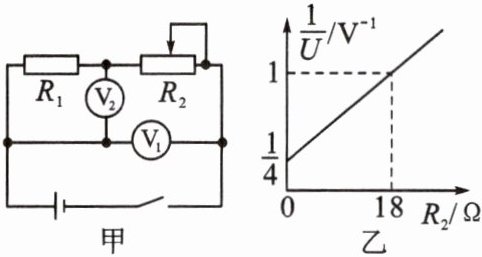

5. 如图,在图甲所示电路中,电源电压保持不变,闭合开关,移动滑片使电阻$R_2$的有效阻值从零逐渐变大,$R_1的电压U的倒数与R_2$的阻值变化的图像如图乙所示,则(A)

A.滑动变阻器向右滑动时,$V_2$的示数变小
B.电源电压为$5V$
C.$R_2的最大值是10Ω$
D.定值电阻$R_1的值为5Ω$
]

答案： A

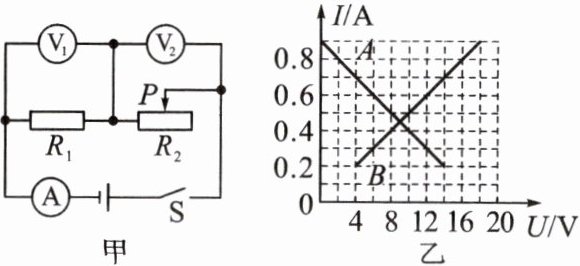

6. 如图甲所示电路,电源电压保持不变,闭合开关$S$。当滑动变阻器的滑片$P$从右端滑到左端的过程中,$R_1$、$R_2的I - U$关系图像如图乙所示。则下列判断正确的是(B)
①图线$A是电阻R_1的I - U$关系图像
②电源电压为$18V$
③$R_1的阻值是20Ω$
④滑动变阻器$R_2的最大阻值为30Ω$

A.①②正确
B.②③正确
C.③④正确
D.①④正确
]

答案： B
