1. 小海设计如图所示电路测量待测电阻$R_x$的阻值,$R_0$为已知阻值的定值电阻。

步骤如下：①闭合$S$、断开$S_1$,用电压表测出$R_{0}$(选填“$R_0$”“$R_x$”或“电源电压”)两端的电压为$U_1$；②再闭合$S_1$,电压表示数为$U_2$,则待测电阻$R_x$两端的电压为$U_{2}-U_{1}$,阻值$R_x= $$\frac{U_{2}-U_{1}}{U_{1}}\cdot R_{0}$。(后两空均用$U_1$、$U_2和R_0$表示)

答案： $R_{0}$ $U_{2}-U_{1}$ $\frac{U_{2}-U_{1}}{U_{1}}\cdot R_{0}$

2. 如图所示是测量未知电阻$R_x$的实验电路,电源两端的电压保持不变,定值电阻$R_0 = 10Ω$。请补充完成主要实验步骤,并进行数据处理。

实验步骤：①只闭合开关$S和S_1$,读出并记录电流表的示数$I_1 = 0.3A$。
②只闭合开关S和$S_{2}$,读出并记录电流表的示数$I_2 = 0.5A$。
③计算$R_x$的阻值,则$R_x=$15$Ω$。

答案： ②只闭合开关S和$S_{2}$ ③15

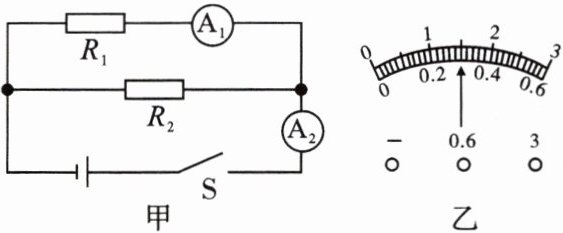

3. 已知$R_1 = 10Ω$,利用图甲所示电路可以测量未知电阻阻值,闭合开关后,两电流表的指针偏转均如图乙所示,则电阻$R_2$的阻值为2.5$Ω$。

答案： 2.5

4. (娄底市中考)在测电阻的实验中,小明发现电流表已损坏,于是他设计了如图所示的电路来测量$R_x$的阻值,已知电源电压为$12V$,$R_1的阻值为10Ω$,开关闭合后,当$R_2$的滑片位于最左端时,电压表的示数为$5V$,则待测电阻$R_x$的阻值为14$Ω$。调节滑动变阻器滑片,使电压表的示数变为$3V$,则$R_2$接入电路中的阻值为16$Ω$。

答案： 14 16

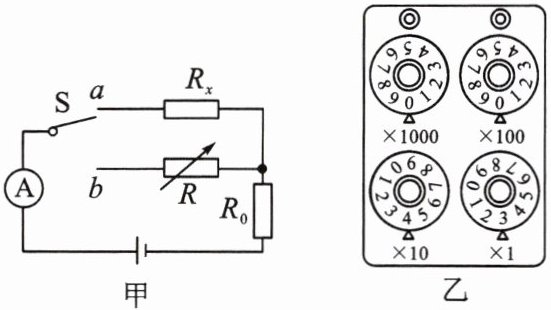

5. 用如图甲所示的电路可以测量一个未知电阻的阻值,其中$R_x$为待测电阻,$R$为电阻箱,$S$为单刀双掷开关,$R_0$为定值电阻。小李同学用该电路进行实验,主要步骤有：

A. 把开关$S接b$点,调节电阻箱,使电流表的示数为$I$；
B. 根据电路图,连接实物,将电阻箱的阻值调至最大；
C. 把开关$S接a$点,读出电流表的示数为$I$；
D. 读出电阻箱的示数$R$。
(1)上述步骤的合理顺序是BCAD(只需填写序号)。
(2)步骤A中电阻箱调节好后示数如图乙所示,则它的示数为43$Ω$,若已知$R_0的阻值为15Ω$,则待测电阻的阻值为43$Ω$。
(3)该实验所采用的物理实验方法可称为等效替代法(选填“控制变量法”或“等效替代法”)。

答案：
(1)BCAD
(2)43 43
(3)等效替代法
