《2025年课堂点睛九年级物理全一册教科版》

1. 如图所示的电路中,电源电压不变,闭合开关$S_1,$电压表和电流表有示数,接着再闭合开关$S_2,$下列说法正确的是(C)

A.电压表示数不变
B.电流表示数变小
C.电压表和电流表示数的比值不变
D.电压表和电流表示数的乘积变小

答案： C

2. 如图所示的电路中,电源电压保持不变。闭合开关S,电流表、电压表均有示数；若再闭合开关$S_1,$则下列说法中正确的是(C)

A.电压表的示数变大
B.电流表的示数变大
C.电压表的示数不变
D.电流表的示数变小

答案： C

3. 如图所示的电路中,电源电压保持不变,先闭合开关$S_1,$电流表、电压表的示数分别为$I_1、$$U_1,$再闭合开关$S_2、$$S_3,$电流表、电压表的示数分别为$I_2、$$U_2,$则下列结论正确的是(C)

$A. I_1＞I_2、$$U_1＞U_2$
$B. I_1＜I_2、$$U_1＞U_2$
$C. I_1＜I_2、$$U_1＜U_2$
$D. I_1＞I_2、$$U_1＜U_2$

答案： C

4. (滨州市中考)如图所示,电源电压恒定不变,闭合开关后,当滑动变阻器的滑片P向左端滑动时,下列说法正确的是(A)

A.电流表A示数变大,电压表V示数变小
B.电流表A示数变小,电压表V示数变大
C.电流表A示数变大,电压表V示数不变
D.电流表A示数变小,电压表V示数不变

答案： A

5. (烟台市中考)如图所示,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右滑动的过程中,下列说法正确的是(D)

A.电流表A的示数不变
B.电流表$A_1$的示数变小
C.电压表V的示数变大
D.电压表V的示数与电流表A的示数的比值变小

答案： D

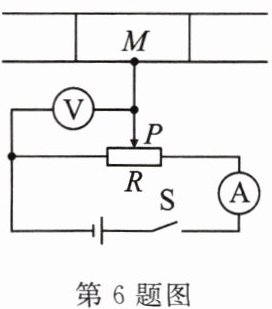

6. (内江市中考)计算机鼠标内装有自动控制传感器,其工作原理电路如图所示。物体M在导轨上左右移动时,可带动与之相连的滑动变阻器的滑片P左右移动,通过电压表示数变化可反映出物体M移动的距离。当开关S闭合,物体M向右移动时(C)

A.电流表示数不变,电压表数变小
B.电流表示数变大,电压表示数变大
C.电压表示数和电流表示数的比值变大
D.电压表示数和电流表示数的比值不变

答案： C

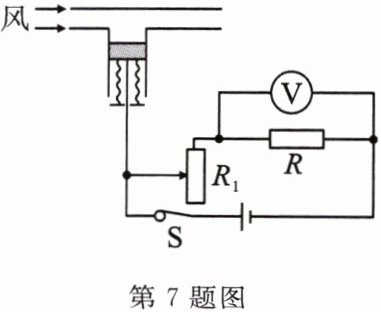

7. 如图所示是一种风速测定装置。其中风速表是由电压表改装而成,R为定值电阻$,R_1$为滑动变阻器,“T”型管道的竖直管内装有可上下自由移动的轻质活塞,活塞通过轻质细杆和滑动变阻器的滑片相连。则风速变大时(D)

A.活塞上方气压变大,活塞向下移动
B.活塞上方气压变小,活塞向下移动

C.R_1$接入电路的电阻变大,风速表示数变大$
$D.R_1$接入电路的电阻变小,风速表示数变大

答案： D
