6. 如图,A为导线,BM、CN为两根相同的电阻丝,下列说法正确的是 (A)

A.S和A接触,P向右移动灯泡变暗
B.S和B接触,P向右移动灯泡亮度变亮
C.S和C接触,P向左移动灯泡变亮
D.S和C接触,P向右移动灯泡亮度变暗

答案： 6.A

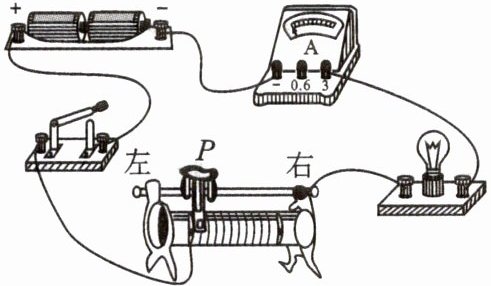

7. 如图所示的实物图,对滑动变阻器的相关说法,你认为错误的是 (A)

A.滑片P向左滑动,小灯泡将变暗,电流表示数减小
B.铭牌“10Ω 2A”表示滑动变阻器允许通过的最大电流为2A
C.闭合开关前滑片P应滑到最右端,是为了保护电路
D.滑动变阻器要“一上一下”接线才能发挥变阻的作用

答案： 7.A

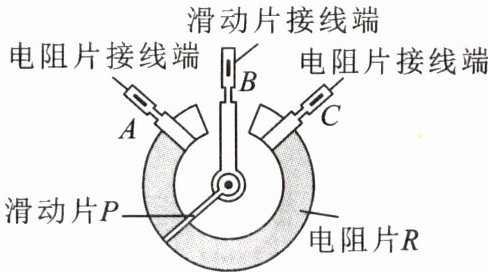

8. 如图为旋转式变阻器的结构图,A、B、C为变阻器的三个接线柱,P为旋钮触片。将该变阻器接入电路中调节灯泡的亮度,当顺时针旋转旋钮触片时,灯变亮,则应连接接线柱A、B(选填“A、B”“B、C”或“A、C”)和灯泡串联(选填“串联”或“并联”)后接入电路中。

答案： 8.A、B 串联

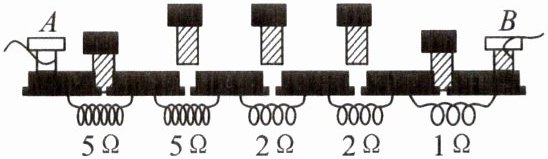

9. 如图所示的插入式电阻箱A、B两个接线柱之间的电阻值是9Ω。

答案： 9.9

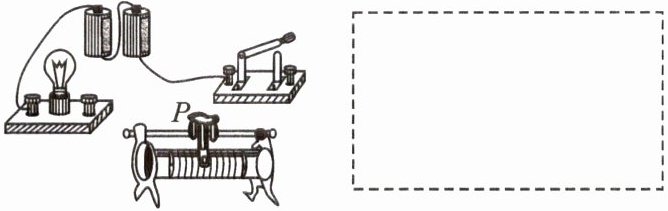

10. 将如图电路连接完整,要求滑动变阻器可以调节小灯泡的亮度,且滑动变阻器滑片向左移动时,小灯泡变亮。请补充实物图,并在虚线框内画出相应的电路图。

答案：
10.解:如图所示。

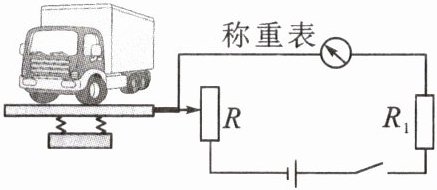

11. [模型建构]高速公路收费站对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图(电源两端电压一定),以下说法正确的是 (C)

A.称重表相当于一个电压表
B.电路中的$R_1$是没有作用的
C.车辆越重,称重表的示数越大
D.车辆越重,称重表的示数越小

答案： 11.C

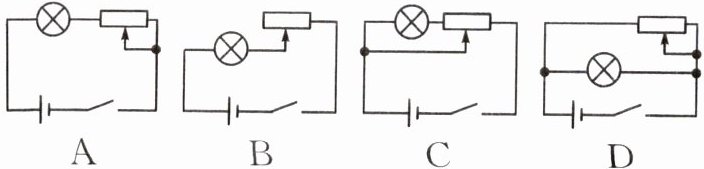

12. [科学推理]如图所示,电源电压不变,开关闭合后灯泡发光的,但利用滑动变阻器不能改变灯泡亮度的是 (D)

答案： 12.D
