《2025年课堂点睛九年级物理全一册教科版》

6. 如图所示电路,$a$、$b$、$c$、$d$四个元件中有一个是电流表,另三个是灯泡且均能发光,则下列连接中,电流表不会毁坏的是(D)

A.$a$、$b$、$d$为灯泡,$c$为电流表

B.$a$、$b$、$c$为灯泡,$d$为电流表
C.$b$、$c$、$d$为灯泡,$a$为电流表
D.$a$、$c$、$d$为灯泡,$b$为电流表

答案： D

7. 如图所示,某同学在实验时误把电流表并联在电灯$L_{2}$的两端,开关闭合后观察到的现象是(C)

A.两灯都不亮
B.两灯亮度正常
C.$L_{1}$亮,$L_{2}$不亮
D.电流表没有示数

答案： C

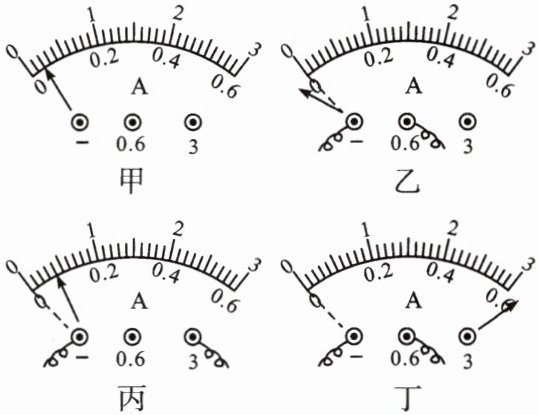

8. 甲、乙、丙、丁四名同学在做“用电流表测电流”的实验时,甲在连接电路前发现电流表指针偏转情况如图甲所示；乙、丙、丁闭合开关前,他们的电流表指针均指在零刻度线处,当闭合开关试触时,发现电流表指针摆动分别出现了如图乙、丙、丁所示的三种情况。

(1)甲同学接下来应进行的操作是对电流表进行调零。
(2)乙的问题：电流表的正、负接线柱在接线时接反了。
(3)丙的问题：电流表所选的测量范围太大。
(4)丁的问题：电流表所选的测量范围太小。

答案：
(1)对电流表进行调零　
(2)接反了
(3)太大　
(4)电流表所选的测量范围太小

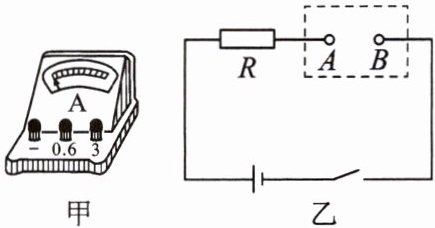

9. 若要将图甲中电流表接入图乙的$A$、$B$两点间,测电路中的电流,电流表的负接线柱应与B(选填“$A$”或“$B$”)相连,若电路中电流约为$0.4A$,则电流表的测量范围选用0~0.6$A$。

答案： B　0~0.6

10. 某同学用电流表测量电流时,如果在实验中,电流表接入了$0\sim3A$的测量范围,却错把读数按$0\sim0.6A的测量范围读成0.18A$,则实际电流的大小是0.9$A$。

答案： 0.9

11. 在图中虚线框中填入电池和电流表的符号,使电路成为并联电路。

答案：
解:如图所示。
　　　　　　　

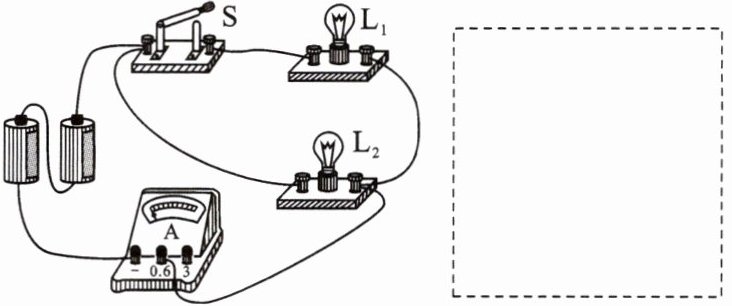

12. 请根据图中所示的实物图,在虚线框中画出对应的电路图。

答案：
解:如图所示。
　　　　　　　

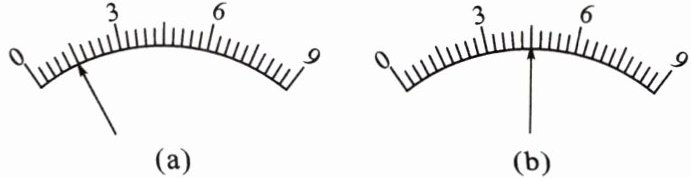

13. [科学推理]在实验室,小明发现了一个电流表有两个测量范围,大测量范围是$0\sim9A$,小测量范围刻度已经被磨损。为了测量小测量范围是多少,他先用大测量范围接入电路,指针位置如图($a$)所示,然后再改用小测量范围接入同一电路,指针指示如图($b$)所示,则电流表的小测量范围为0~3$A$。

答案： 0~3
