《2025年课堂点睛九年级物理全一册教科版》

3. 对于“探究电流跟电阻的关系”和“伏安法测电阻”的这两个实验,下列说法不正确的是(A)
A.它们都是采用控制变量的研究方法
B.它们的实验电路是相同的
C.前者多次测量的目的是分析多组数据,得出电流跟电阻的关系
D.后者多次测量的目的是取电阻的平均值,减小误差

答案： A

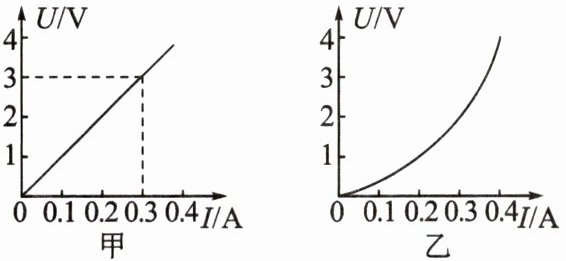

4. 用“伏安法测电阻”的实验中,丹丹分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了$U-I$图像,如图甲、乙所示。对于图像的分析,以下说法错误的是(D)

A.图甲是定值电阻的$U-I$图像,图乙是小灯泡的$U-I$图像
B.由图像可知,通过定值电阻的电流和定值电阻两端的电压成正比
C.由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大
D.为了减小误差,应该用多次测量的方法,计算小灯泡的电阻

答案： D

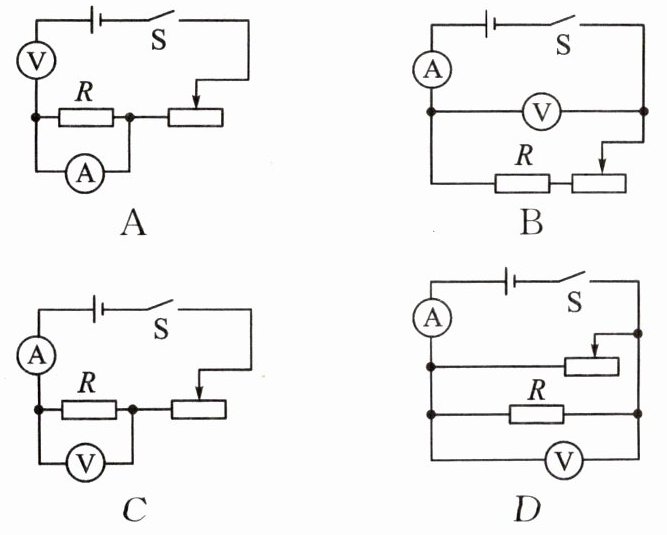

5. 如图是四位同学设计的用伏安法测电阻$R$的电路图,其中正确的是(C)

答案： C

6. 如图所示,是小灯泡$L和电阻R$的电流与电压关系的图像。下列说法正确的是(C)

A.电阻$R的阻值是10Ω$
B.当通过$L的电流是0.2A$的时候,其电阻为$20Ω$
C.仅把$L$、$R并联在电压是2V$的电路中,干路里的电流是$0.4A$
D.仅把$L$、$R$串联在电路上,当电流是$0.2A$时,它们两端总电压是$4V$

答案： C

7. (成都市中考)小张用如图所示的电路测量小灯泡的电阻,电流表和电压表选用小测量范围。闭合开关前,将滑动变阻器的滑片移到最右端的目的是保护电路。闭合开关,她发现灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好,小张的下一步操作应该是移动滑动变阻器的滑片。

答案： 保护电路 移动滑动变阻器的滑片

8. [科学探究]在测量正常发光时电压为$3.8V$的小灯泡的电阻时,有下列器材：电源(电压为$6V$),被测小灯泡(阻值约为$12Ω$),电流表(“$0～0.6A$”“$0～3A$”两个测量范围),电压表(“$0～3V$”“$0～15V$”两个测量范围),两只滑动变阻器(规格分别是$R_1$“$1A$　$20Ω$”和$R_2$“$2A$　$5Ω$”)。为了减少因电表的测量范围选择而引起的误差,可以将电压表并联在滑动变阻器(选填“小灯泡”或“滑动变阻器”)两端,并选用$0\sim 3\mathrm{V}$测量范围,电流表应选用$0\sim 0.6\mathrm{A}$测量范围,滑动变阻器应选用$R_1$(选填“$R_1$”或“$R_2$”)。

答案： 滑动变阻器 $0\sim 3\mathrm{V}$ $0\sim 0.6\mathrm{A}$ $R_1$
