《2025年课堂点睛九年级物理全一册教科版》

1. 串联电路中各处的电流相等。如图所示,将电流表分别接在电路中$a$、$b$、$c$处,测出通过各处的电流分别为$I_{a}$,$I_{b}$,$I_{c}$,它们之间的关系是$I_{a}=I_{b}=I_{c}$。

答案： 相等 $I_{a}=I_{b}=I_{c}$

2. 并联电路中干路里的电流等于各支路中的电流之和。如图所示,将电流表分别接在电路中$A$、$B$、$C$处,测出通过各处的电流分别为$I_{A}$,$I_{B}$,$I_{C}$,它们之间的关系是$I_{A}=I_{B}+I_{C}$。

答案： 各支路中的电流之和 $I_{A}=I_{B}+I_{C}$

1. 有一种节日彩灯上串联着 30 只小灯泡,如果电源插头处的电流为 200mA,那么通过每只小灯泡的电流是0.2A；你这样判断的理由是串联电路电流处处相等。

答案： 0.2 串联电路电流处处相等

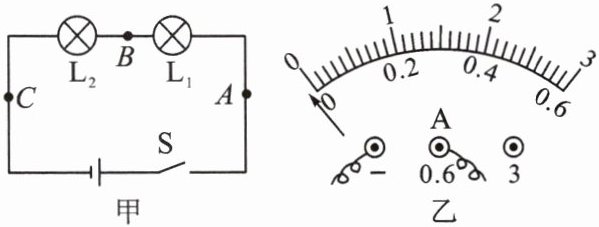

2. 如图甲所示的串联电路中,闭合开关$S$时,思思发现灯泡$L_{1}比L_{2}$更亮,他猜想可能有以下原因：

猜想一：流过$L_{1}的电流比L_{2}$大；
猜想二：$L_{1}$更加靠近电源正极。
为验证猜想,他做了以下探究：
(1)为了验证猜想一,用电流表分别测出图甲中$A$、$B$、$C$三处的电流。闭合开关$S$,发现电流表指针偏转如图乙所示,其原因是电流表正、负接线柱接反了；调整正确后再次闭合开关$S$,$A$、$B$、$C$三处的电流表示数均相等,说明猜想一是错误的。
(2)为了验证猜想二,对调两个灯泡在电路中的位置,操作时开关应该处于断开状态；最后发现仍是$L_{1}比L_{2}$更亮,说明猜想二是错误的。
(3)实验中,灯泡$L_{1}和L_{2}$的规格是不相同(选填“相同”或“不相同”)的。

答案：
(1)电流表正、负接线柱接反了 错误的
(2)断开 错误的
(3)不相同

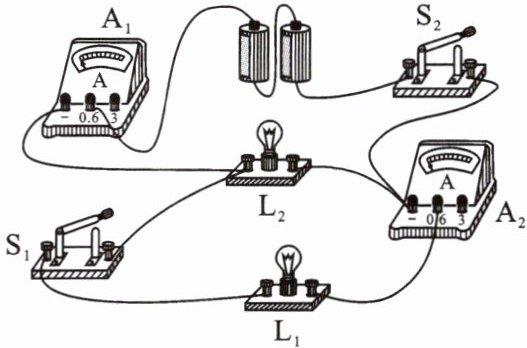

3. 请你仔细观察并分析电路图,下列说法正确的是(B)

A.两灯串联,两电流表示数相同
B.两灯并联,两电流表示数不同
C.两灯串联,两电流表示数不同
D.两灯并联,两电流表示数相同

答案： B

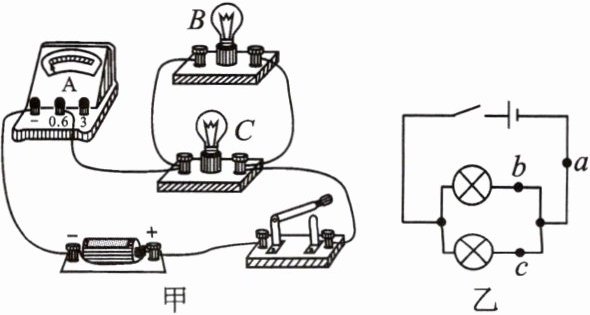

4. 在“探究并联电路的电流规律”实验中：

(1)在探究并联电路电流规律实验时,小军连接好图甲的实物图,此时电流表对应测量的是图乙中a(选填“$a$”“$b$”或“$c$”)的电流。
(2)在测并联电路中的电流时,若小民同学先在乙图的$a$处测得电路中的电流为 1.2A,然后在$b$、$c$处测得电流都为 0.6A,于是小民得出结论：并联电路中干路电流等于支路电流之和,且支路电流都相等。他的结论错误(选填“正确”或“错误”),造成这种现象的原因是使用相同规格的灯泡进行实验。

答案：
(1)a
(2)错误 使用相同规格的灯泡进行实验
