《2025年课堂点睛九年级物理全一册教科版》

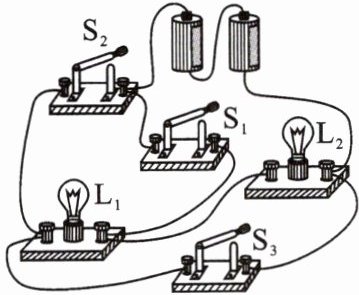

1. 电路分析是解决电学问题的第一步,在如图所示的电路图中,说法正确的是(B)

A.同时闭合$S_{1}和S_{3}$,断开$S_{2}$,则灯$L_{1}和L_{2}$组成串联电路
B.同时闭合$S_{2}和S_{3}$,断开$S_{1}$,只有灯$L_{2}$亮
C.同时闭合$S_{1}$、$S_{2}$、$S_{3}$时,则灯$L_{1}和L_{2}$组成并联电路
D.只闭合$S_{3}$,断开$S_{1}和S_{2}$,灯$L_{1}和L_{2}$都亮

答案： B

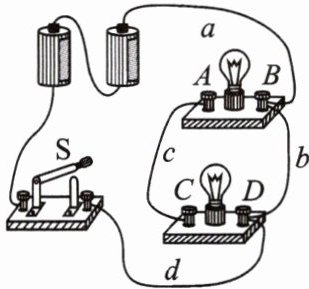

2. 如图所示的电路中,两个灯接入电路,则下列说法不正确的是(B)

A.要想使两灯并联,可将导线$d由D$点拆下,接到$C$点
B.$S$闭合后,两灯并联,且都能发光
C.$S$闭合后,电路将发生短路
D.要想使两灯串联,可去掉导线$b$

答案： B

3. 如图所示,在电路中只闭合开关$S_{1}$时,灯泡L₂发光,只闭合开关$S_{2}$时,灯泡$L_{1}和L_{2}$是串联;为了防止电源的损坏不能同时闭合开关S₂、S₃。

答案： L₂ 串联 S₂、S₃

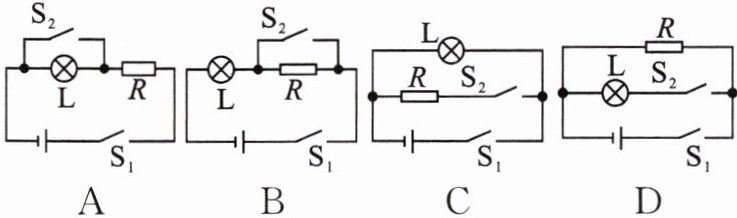

4. (烟台市中考)为了交通安全,驾驶员必须系好安全带。某汽车厂家为了提醒驾驶员系好安全带,做了如下设计:驾驶员坐上驾驶座位未系安全带时,开关$S_{1}$闭合,提示灯亮;系上安全带后,开关$S_{2}$也闭合,提示灯灭。下列所示的四个选项中,符合电路设计要求的是(A)

答案： A

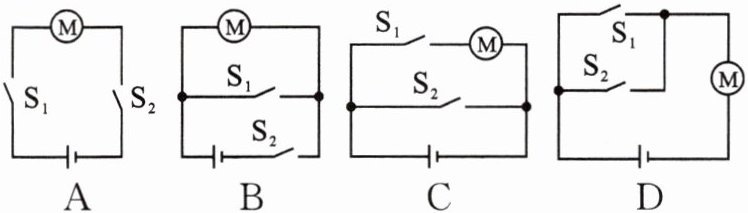

5. (自贡市中考)在富顺高铁站的自动检票闸机口,乘客需刷身份证,同时进行人脸识别,两个信息都符合后闸机门(电动机)才自动打开,检票通过。身份证和人脸识别系统都相当于开关,信息符合后开关自动闭合。下列电路中,符合上述要求的是(A)

答案： A

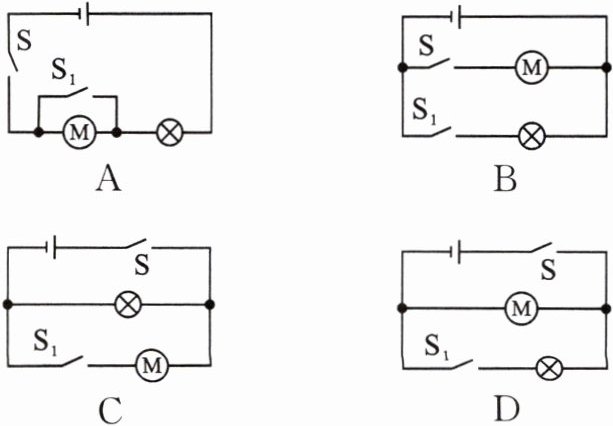

6. (遂宁市中考)图中的电动独轮车依靠电力驱动,低碳环保。当电源开关$S$闭合时指示灯亮起,独轮车处于待机状态,当人站在独轮车上时开关$S_{1}$自动闭合,电动机工作,独轮车才开始运动。下列电路设计符合上述要求的是(C)

答案： C
