《2025年课堂点睛九年级物理全一册教科版》

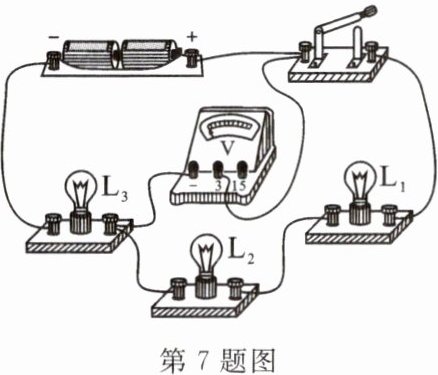

7. 在如图所示的电路中,开关闭合后电压表测量的是(B)
$A. L_1$两端的电压
$B. L_1$和$L_2$两端的电压
$C. L_2$两端的电压
$D. 电源两端的电压$

答案： B

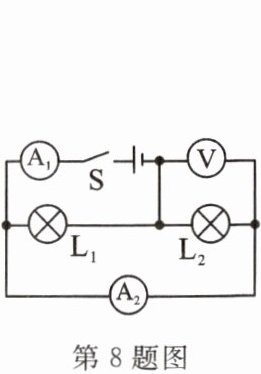

8. 如图所示,当开关S闭合后,下列说法正确的是(B)

A.灯$L_1$与灯$L_2$串联,且灯$L_1$被短路
B.电压表测的是电源电压
C.电流表$A_1$测的是灯$L_1$的电流
D.电流表$A_2$测的是干路电流

答案： B

9. 如图所示的电路中,a、b是电表,闭合开关后电灯发光,则(C)

A.a、b都是电流表
B.a、b都是电压表
C.a是电流表,b是电压表
D.a是电压表,b是电流表

答案： C

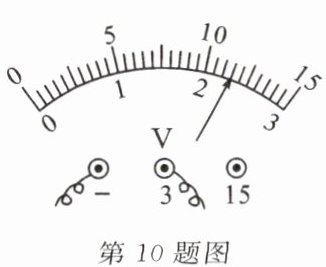

10. 如图所示,电压表的示数为2.3V,若使用另一个测量范围,示数为11.5V；当电压表的指针指在同一位置时,选用大测量范围和小测量范围的示数之比是5:1。

答案： 2.3 11.5 $5:1$

11. 灯$L_1$与$L_2$串联,先用电压表测出灯$L_1$两端的电压,如图所示,再测$L_2$两端电压时,只将电压表接A的一端改接在C处,这种接法不正确(选填“正确”或“不正确”),理由是______电压表正、负接线柱接反了。

答案： 不正确　电压表正、负接线柱接反了

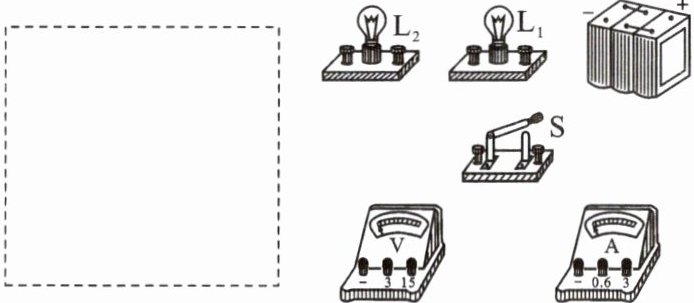

12. 利用下图中提供的实验器材,要求使$L_1$和$L_2$两灯串联在电路中,并用电流表测通过$L_1$的电流,用电压表测$L_2$两端的电压。
(1)在虚线框内画出它的电路图。
(2)在图中用笔画线代替导线,连接好实物电路。

答案：
解:如图所示。

13. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好。当开关S闭合后,会出现(C)

A.电流表的指针明显偏转
B.小灯泡发光
C.电压表的指针明显偏转
D.电池被烧坏

答案： C

14. [科学推理]如图所示电路中有两个小灯,请在图中○内,分别填入⨂及ⓐ或ⓥ的符号,要求开关闭合时两灯串联且均能发光,且两电表的示数均不为零。

答案：
解:如图所示(答案不唯一)。
