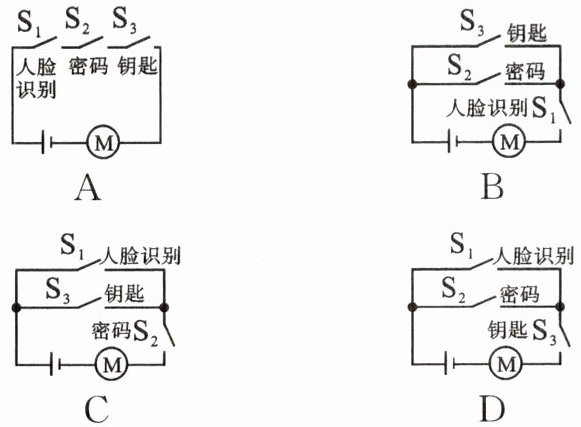

7. (湖南省中考)科技小组模拟“智能开锁”设计的电路图,有两种开锁方式,即“人脸识别”与输入“密码”匹配成功,或“人脸识别”与使用“钥匙”匹配成功才可开锁,现用 $ S_{1} $ 表示人脸识别, $ S_{2} $、$ S_{3} $ 表示密码、钥匙,匹配成功后对应开关自动闭合,电动机才工作开锁,满足上述两种方式都能开锁的电路是 (B)

答案： B

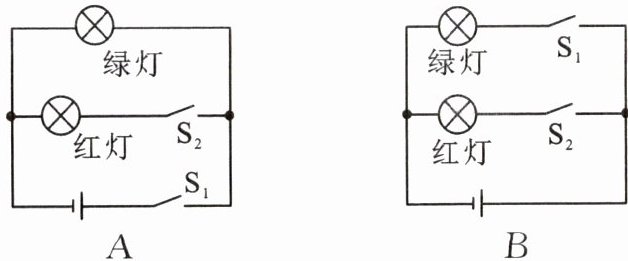

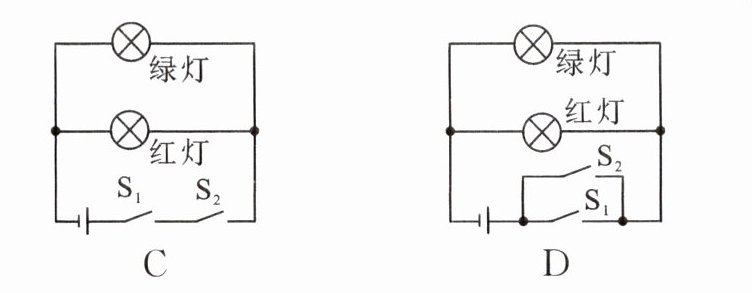

8. (成都市中考)有一种新型“水温感应龙头”,自带水流发电电源。当水流温度低于 $ 40^{\circ} C $,感应开关 $ S_{1} $ 闭合,只有绿灯照亮水流;当水温达 $ 40^{\circ} C $ 及以上,感应开关 $ S_{2} $ 闭合,只有红灯照亮水流,以警示用水人。下列电路设计能实现该功能的是 (B)

答案： B

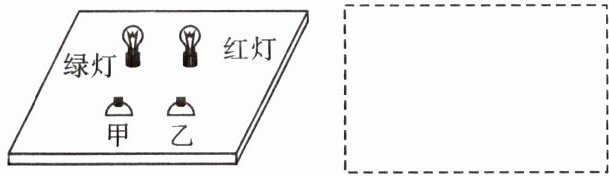

9. 如图是一个简易“表决器”,“赞成”时,绿灯亮;“反对”时,红灯亮;“弃权”时,绿灯、红灯均不亮。甲、乙是两个与绿灯、红灯相对应的按钮开关,表决时,按下哪个按钮,对应的灯就亮;不按时,两灯均不亮,请在虚线框内画出符合要求的电路图。

答案：
解:如图所示

10. 器材:电源,开关 $ S_{1} $、$ S_{2} $,灯 $ L_{1} $、$ L_{2} $。按要求设计电路,并画出电路图。
(1)断开 $ S_{1} $,闭合 $ S_{2} $,灯 $ L_{1} $、$ L_{2} $ 不亮;
(2)闭合 $ S_{1} $,断开 $ S_{2} $,灯 $ L_{1} $、$ L_{2} $ 都亮;
(3)闭合 $ S_{1} $、$ S_{2} $,灯 $ L_{1} $ 亮,灯 $ L_{2} $ 不亮。

答案：
解:如图所示
　　　　　　

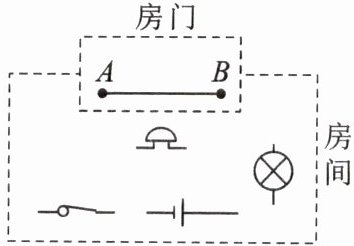

11. [物理学与日常生活]设计一个自动防盗报警电路。要求:如图所示,晚间房门被打开,细导线 $ AB $ 被扯断,灯亮且电铃响自动报警;晚间房门未被打开,细导线 $ AB $ 完好,灯亮但电铃不响不报警。

答案：
解:如图所示
