《2025年课堂点睛九年级物理全一册教科版》

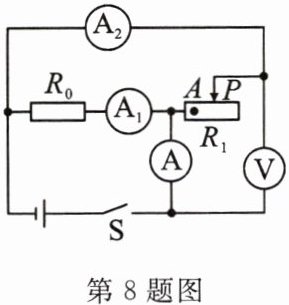

8. 如图所示的电路中,电源电压不变,闭合开关S,滑片P从A点向右移动的过程中,下列说法中正确的是(C)

A.电流表A示数变大,电流表$A_1$示数变大
B.电流表$A_1$示数不变,电压表的示数变大
C.电流表A示数与电流表$A_1$示数的比值变小
D.电压表V示数与电流表$A_2$示数的比值变小

答案： C

9. 在如图所示的电路中,闭合开关S,当滑动变阻器的滑片P向右滑动的过程中,滑动变阻器接入电路的阻值不变,电流表的示数不变,灯泡的亮度不变,电压表的示数变小。(均选填“变大”“变小”或“不变”)

答案： 不变 不变 不变 变小

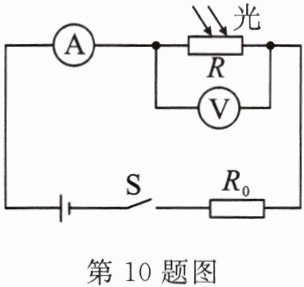

10. (宜宾市中考)如图所示,电源电压保持不变,R₀是定值电阻,R是光敏电阻,其阻值随光照的增强而减小。闭合开关,逐渐减小R的光照强度,电表示数的变化情况是(D)

A.A表和V表示数均变大
B.A表和V表示数均变小
C.A表示数变大,V表示数变小
D.A表示数变小,V表示数变大

答案： D

11. 电梯超载容易引发安全隐患,其超载报警电路简图如图所示。电源电压恒定不变,R₀为保护电阻,R为压敏电阻,阻值大小随电梯内压力的增大而减小。电梯正常工作,当有人进入电梯后,则(C)

A.电流表示数减小
B.电压表示数增大
C.电压表与电流表示数之比减小
D.因为电阻R₀是定值电阻,所以它的电压和电流不变

答案： C

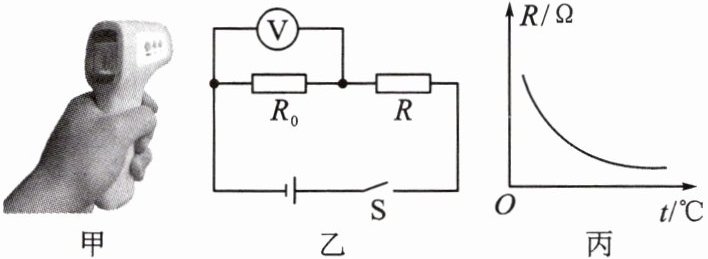

12. 测量人体温度时经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图,R₀是定值电阻,R是红外线热敏电阻,其阻值随人体温度变化的图像如图丙所示。闭合开关S后,对该电路分析正确的是(A)

A.体温越高,电压表的示数越大
B.体温越高,R的阻值越大
C.体温越低,R两端的电压越小
D.体温越低,通过R₀的电流越大

答案： A
