《2025年课堂点睛九年级物理全一册教科版》

6. (成都市中考)普通笔记本电脑的电池电压最接近(C)
A.$220V$
B.$110V$
C.$20V$
D.$380V$

答案： C

7. 如图所示,在探究串联电路中的电压关系时,小华同学用电压表测出$ab$、$bc$、$ac两端的电压分别为U_{ab} = 2V$,$U_{be} = 2V$,$U_{ac} = 4V$,在表格中记录数据后,下一步应该做的是(C)

A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电压值
D.换用电压表的另一测量范围,再测出一组电压值

答案： C

8. (自贡市中考)如图所示电路,开关闭合后两灯$L_1$、$L_2$均发光。以下说法正确的是(D)

A.电流表$A的示数一定等于A_1$的示数
B.电流表$A的示数一定等于A_1示数的2$倍
C.电压表$V的示数一定小于V_1$的示数
D.电压表$V的示数一定等于V_1$的示数

答案： D

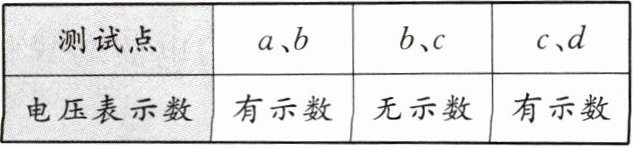

9. (枣庄市中考)如图所示,当开关$S$闭合时,小灯泡$L$不亮。小明同学利用电压表进行电路故障检测,检测结果如表所示。则电路中的故障是(C)


A.开关$S$开路

B.小灯泡$L$开路
C.滑动变阻器$R$开路
D.滑动变阻器$R$短路

答案： C

10. 如图所示电路,闭合开关$S$,电流表$A的示数为0.5A$,电流表$A_1的示数为0.3A$,电压表$V的示数为3V$,则通过电阻$R_2$的电流为0.2$A$,电源电压为3$V$。

答案： 0.2 3

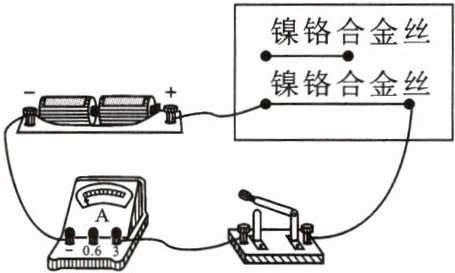

11. 用如图所示电路探究“影响电阻大小的因素”,图中的两段镍铬合金丝粗细相同,长度不同,下列说法正确的是(A)

A.该电路也可以用小灯泡代替电流表粗略反映电流大小
B.为了准确比较两条合金的电阻,可在电路中串联一个电压表
C.实验只需控制导体的材料相同
D.如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验,实验效果会更好

答案： A

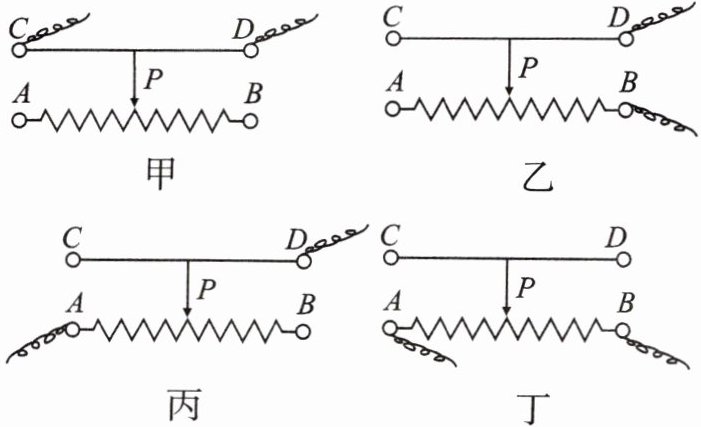

12. 在如图所示的四种接法中,当滑片$P向B$端移动时,接入电路的电阻值增大的是丙。

答案： 丙
