《2025年课堂点睛九年级物理全一册教科版》

7. 关于四个公式① $ P = UI $,② $ P = I^{2}R $,③ $ P = \frac{U^{2}}{R} $,④ $ P = \frac{W}{t} $,下列说法中正确的是 (D)
A.公式①适用于任何电路热功率的计算
B.公式②适用于任何电路电功率的计算
C.公式③适用于任何电路热功率的计算
D.公式④适用于任何电路电功率的计算

答案： D

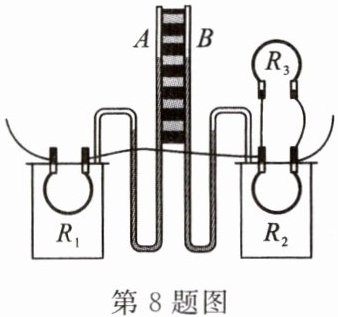

8. 如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。三个电阻均为 $ 10Ω $,两个透明容器中密封着等量的空气,下列说法正确的是 (C)

A.图示是为了探究导体产生的热量与电阻的关系
B.流过三个电阻的电流相等
C.通电一段时间后,左侧 U 形管中液面的高度差比右侧的大
D.$ R_{3} $ 没有发热

答案： C

9. 如图所示,电源电压保持 $ 3V $ 不变,电阻 $ R_{1} = 10Ω $,$ R_{2} = 20Ω $。闭合开关 $ S $,则通电 $ 100s $ 电阻 $ R_{1} $ 产生的热量为10J。

答案： 10

10. (泸州市中考)小华家电茶炉的加热电阻为 $ 60.5Ω $,家用电能表的信息如图所示,只将电茶炉接入 $ 220V $ 的家庭电路中正常工作 $ 10min $,电能表指示灯应闪烁160次,刚好将电茶炉内 $ 1kg $ 的水从 $ 20^{\circ}C $ 加热至 $ 100^{\circ}C $,水吸收的热量为$3.36× 10^{5}$J,电茶炉烧水的效率为70%。$ [c_{水} = 4.2×10^{3}J/(kg·^{\circ}C)] $

答案： 160 $3.36× 10^{5}$ 70%

11. 如图电路中,开关 $ S $ 由断开到闭合时,电流表的示数由 $ 0.3A $ 变化到 $ 0.5A $,此时电压的示数始终为 $ 6V $,则滑动变阻器 $ R_{2} $ 连入电路的阻值为20Ω,通电 $ 1min $ 电阻 $ R_{1} $ 产生的热量为72J。

答案： 20 72

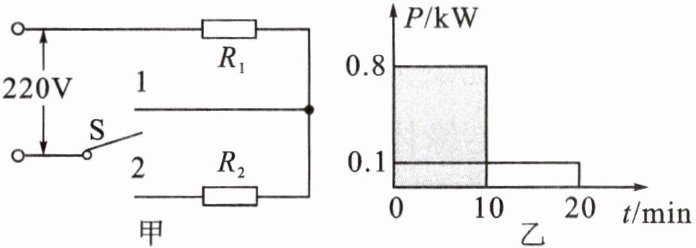

12. 某型号电饭煲有加热和保温功能,如图甲所示为其内部电路原理图,当开关 $ S $ 接触点 1 时,该电饭煲处于加热(选填“保温”或“加热”)状态,如图乙是该电饭煲工作时电功率与时间的关系图像,则图中阴影部分面积表示的物理量是电功,其大小为$4.8× 10^{5}$J。

答案： 加热 电功 $4.8× 10^{5}$

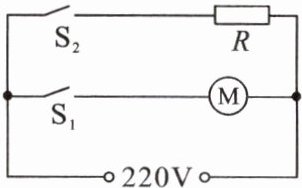

13. [物理学与日常生活]如图是某晾衣机的工作电路图,电源电压 $ U = 220V $,其中 $ R $ 是发热电阻。当开关 $ S_{1} $ 闭合、$ S_{2} $ 断开时,晾衣机开启风干功能,其额定功率 $ P_{1} = 44W $；当开关 $ S_{1} $、$ S_{2} $ 均闭合时,晾衣机开启烘干功能,通过 $ R $ 的电流 $ I_{2} = 1A $。求：
(1)使用风干功能时通过电动机的电流。
(2)使用烘干功能时电阻 $ R $ 在 $ 1min $ 内产生的热量。
(3)使用烘干功能 $ 1h $ 消耗的电能。

答案：
(1)解:使用风干功能时,电路中只有电动机工作,根据 $P=UI$,得 $I_{1}=\frac{P_{1}}{U}=\frac{44W}{220V}=0.2A$。
(2)使用烘干功能时,电路中电动机和发热电阻 R 并联,U 相同,1min 内产生的热量 $Q=W_{2}=UI_{2}t_{1}=220V× 1A× 60s=1.32× 10^{4}J$。
(3)电阻 R 的功率 $P_{2}=UI_{2}=220V× 1A=220W$,总功率 $P=P_{1}+P_{2}=44W+220W=264W$,总电能 $W=Pt_{2}=264× 10^{-3}kW× 1h=0.264kW\cdot h$。
