《2025年课堂点睛九年级物理全一册教科版》

8. 如图所示,这是某电子秤的内部简化电路,$R_{0}$是定值电阻,$R_{x}$是压敏电阻,其阻值随着压力增大而减小,该电子秤的示数表是由电压表改装而成的,电源电压恒定不变。闭合开关$S$,下列说法正确的是(D)

A.当称量的重物质量减小时,电子秤的示数增大
B.当称量的重物质量增大时,电路中的电流减小
C.称量的重物质量越小,$R_{0}$的电功率越大
D.若$R_{0}$因老化其电阻值变大,则该电子秤的测量值偏大

答案： D

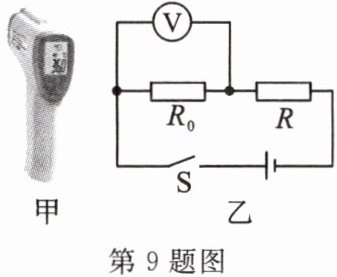

9. 如图甲是医务人员使用的测温仪,图乙是它的工作原理图,其中电源电压保持不变,定值电阻$R_{0}$为保护电阻,$R$是热敏电阻,用于靠近人体测温,当病人体温较高时,电压表的示数变大,则下列分析正确的是(D)

A.病人体温越高,$R$的阻值越大
B.病人体温越高,电路中的电流越小
C.病人体温越高,$R_{0}$消耗的电功率越小
D.病人体温越高,电路的总电功率越大

答案： D
