1. 如图,请在括号中标出小磁针静止时右侧磁极的名称,并用箭头在M点标出磁感线的方向。

答案：
1. 解:如图所示。
　　　　　　　

2. 磁体旁的小磁针静止时所指的方向如图所示,请在括号中标出磁体的磁极,并标出图中磁感线的方向。

答案：
2. 解:如图所示。
　　　　　　　
　　　(N)

3. 请标出图中条形磁铁的磁极和小磁针静止时的N极并涂黑。

答案：
3. 解:如图所示。
　　　　　　　

4. 地球是一个天然的大磁体,类似条形磁铁,如图所示为小磁针静止时N、S极的指向,请在图中“( )”处标出地磁场的磁极,并用箭头标出P点的磁感线方向。

答案：
4. 解:如图所示。
　　　　　　　

5. 在图中的括号内标出小磁针右端的极性,用箭头标出P点磁感线的方向。

答案：
5. 解:如图所示。
　　　　　　　　　

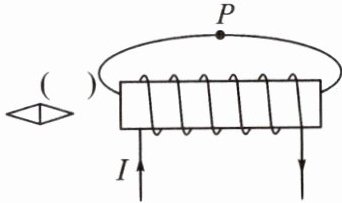

6. 如图所示,小磁针静止在通电螺线管的正右方,请在图中标出小磁针的N极和电源的正负极。

答案：
6. 解:如图所示。
　　　　　　　

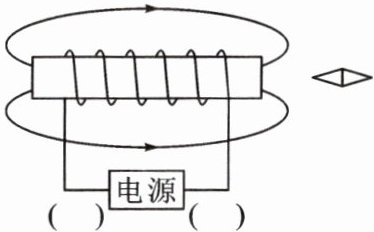

7. 如图所示,在电磁铁上方用弹簧挂着个条形磁体,闭合开关S,条形磁体静止后,滑片P向右滑动时弹簧缩短。请用箭头标出磁感线的方向。并用“+”“-”在括号内标出电源正负极。

答案：
7. 解:如图所示。
　　　　　　　

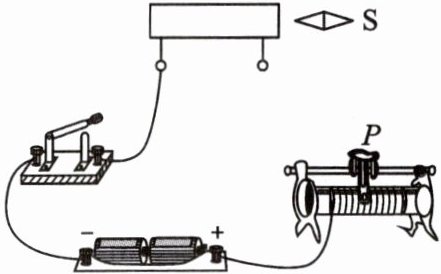

8. 如图所示,小磁针静止时右端的磁极为S极,请你用笔画线代替导线将电路连接完整,并完成螺线管上导线绕线,使变阻器滑片移动可以改变螺线管的磁性强弱。

答案：
8. 解:如图所示。
　

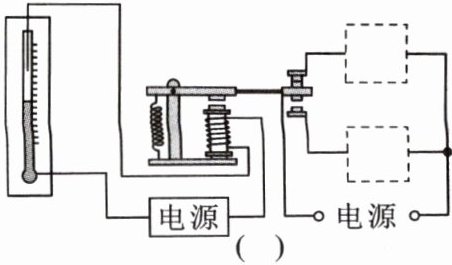

9. 某温度自动报警器的原理图如图所示。电磁铁上端为N极,在水银温度计中封入一段金属丝,当温度低于设定温度时,安全指示灯常亮;当温度达到设定温度时,安全指示灯熄灭,电铃发出报警信号。请在括号中标出电源的极性(用“+”或“-”表示),并在虚线框内填入电铃(Ⓜ)和指示灯的电路元件符号。

答案：
9. 解:如图所示。
