《2025年课堂点睛九年级物理全一册教科版》

1. 滑动变阻器结构图：
(1) 原理：通过滑片改变接入电路中电阻丝的长度来改变电阻的大小；
(2) 使用方法：①根据铭牌选择合适的滑动变阻器；②接法：“一上一下”；③接入电路前应将电阻值调到最大值。
(3) 作用：①通过改变连入电路中的电阻大小,逐渐改变电路中的电流和部分电路两端的电压；②保护电路。

答案： 1.
(1)长度
(2)最大值
(3)电流 电压

2. 电阻箱是一种能够表示出阻值的变阻器。

答案： 2.阻值

1. 滑动变阻器,是通过改变下列哪个因素来改变接入电路中电阻大小的 (C)
A.温度
B.横截面积
C.长度
D.材料

答案： 1.C

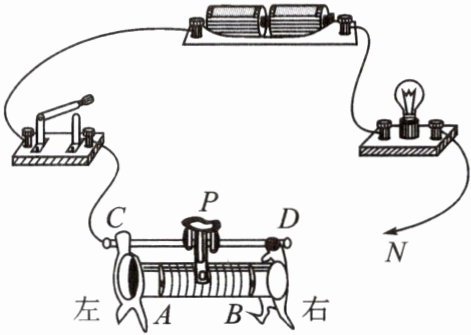

2. 某学习小组在练习使用滑动变阻器时,准备连接如图所示的电路,N为导线待接入的一端。下列分析正确的是 (B)

A.当N接D时,能通过调节滑片P改变灯泡亮度
B.当N接B时,闭合开关前,滑片P应移动到最左端
C.当N接B时,闭合开关,滑片P向右移,灯泡将变暗
D.当N接A时,闭合开关,滑片P向左移,灯泡将变暗

答案： 2.B

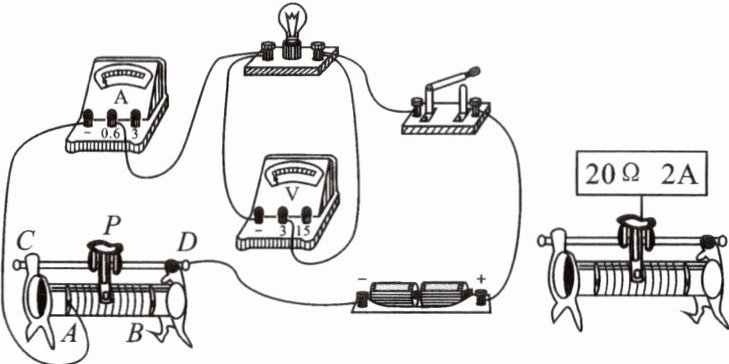

3. 如图所示,用滑动变阻器改变小灯泡的亮度：

(1) 滑动变阻器的铭牌上标有如图所示字样,“20Ω”表示滑动变阻器的最大阻值为20Ω。
(2) 开关闭合前,滑动变阻器的滑片P应滑到B(选填“A”或“B”)端。
(3) 开始实验后,甲同学发现无论如何移动滑片P,小灯泡的亮度都不发生变化,而且一直很亮,这可能是同时连接了滑动变阻器上面两个接线柱。
(4) 改正错误后,如图所示要想使小灯泡变亮,滑片应向A(选填“A”或“B”)端滑动,这时电流表的示数将变大(选填“变大”“变小”或“不变”)。

答案： 3.
(1)滑动变阻器的最大阻值为20Ω
(2)B
(3)同时连接了滑动变阻器上面两个接线柱
(4)A 变大

4. 关于图中的电阻箱,下列说法错误的是 (B)

A.电阻箱是一种变阻器
B.阻值可调范围为0~10000Ω
C.分度值为1Ω
D.电阻箱读数是622Ω

答案： 4.B

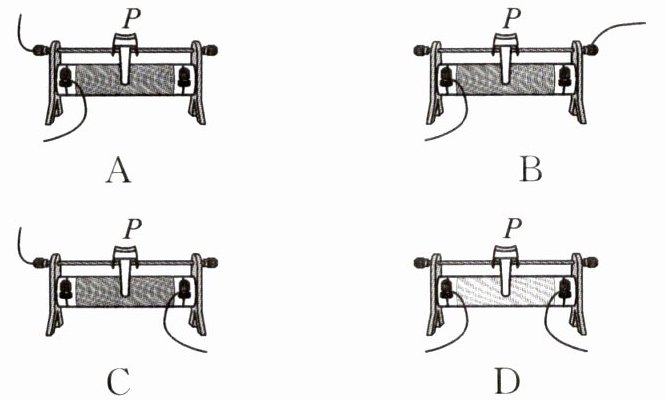

5. (内江市中考)如图所示,给出了滑动变阻器四种接入电路的结构示意图。其中,当滑片P向左滑动时,使连入电路中的电阻变大的接法是 (C)

答案： 5.C
