《2025年课堂点睛九年级物理全一册教科版》

1. 电路的组成
(1) 用导线把电源、用电器、开关连接起来,就组成了电路；
(2) 在电路中,电源提供电能,用电器消耗电能,导线输送电能。

答案：
(1)电源 用电器
(2)提供 消耗 输送

2. 通路、开路和短路
(1) 通路：接通的电路,其特征是电路中有电流通过,用电器工作；
(2) 开路：断开的电路,其特征是电路中没有电流,用电器不工作；
(3) 短路：使导线不通过用电器直接跟电源两极连接的电路。

答案：
(1)有 工作
(2)没有 不工作
(3)电源两极

3. 电路图
用电路图符号表示电路连接情况的图叫作电路图。记住常用电路元件符号。

答案： 电路图符号

1. (自贡市中考)如图所示,用充电宝给手机充电时,充电宝相当于电路中的(B)

A.开关
B.电源
C.用电器
D.导线

答案： B

2. 一组完整的电路由电源、______开关、导线和______用电器四部分组成,其中,______电源的作用是提供稳定的电能。

答案： 电源 开关 用电器 电源

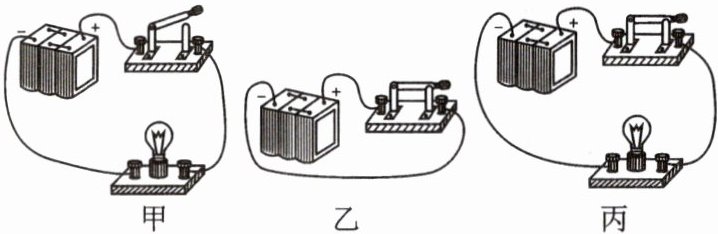

3. 如图所示的三个电路,下列对其通路、开路、短路判断正确的是(A)

A.甲开路、乙短路、丙通路
B.甲短路、乙通路、丙开路
C.甲开路、乙通路、丙短路
D.甲通路、乙短路、丙开路

答案： A

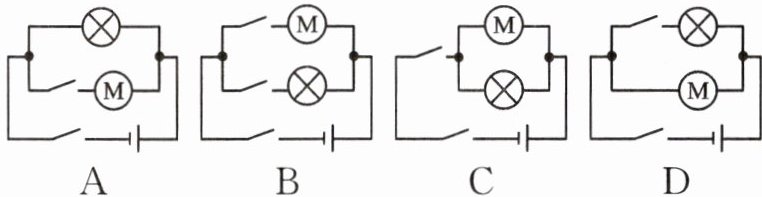

4. 下列电路图中,与实物电路对应的是(A)

答案： A

5. 如图所示电路的状态,当开关 $ S_1 $、$ S_2 $ 都闭合时的电路叫作短路,灯 $ L $不亮(选填“亮”或“不亮”)；当开关 $ S_1 $、$ S_2 $ 都断开时的电路叫作开路；当开关 $ S_1 $ 闭合、$ S_2 $ 断开时的电路叫作通路,灯 $ L $亮(选填“亮”或“不亮”)；当 $ S_1 $ 断开、$ S_2 $ 闭合时的电路叫作开路,灯 $ L $不亮(选填“亮”或“不亮”)。

答案： 短路 不亮 开路 通路 亮 开路 不亮

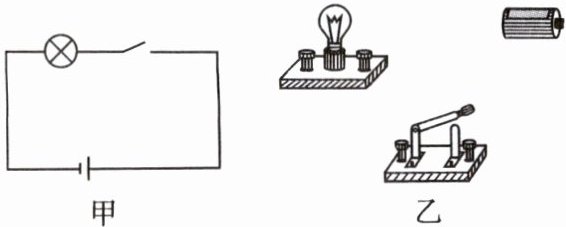

6. 根据电路图甲,请用笔画线表示导线连接图乙的实物电路。

答案：
解:如图所示。
