《2025年课堂点睛九年级物理全一册教科版》

1. (西安市中考)如图所示,是小灯泡L和定值电阻R的I-U图像,由图像可知 (C)

A.R的电阻为5Ω
B.小灯泡的电阻随温度的升高而减小
C.只将L与R并联在电压为2V的电路中,干路中的电流为0.3A
D.只将L与R串联在电流为0.2A的电路中,总功率为0.4W

答案： C

2. (深圳市中考)已知 $ R_{1} = 2\Omega $,$ R_{2} = 3\Omega $,某同学先后按照图甲和图乙两种方式将电阻连接在同一电源上,则 (C)

A.图甲中 $ R_{1} $ 与 $ R_{2} $ 的电流比 $ I_{1} : I_{2} = 2 : 3 $
B.图乙中 $ R_{1} $ 与 $ R_{2} $ 的电压比 $ U_{1} : U_{2} = 3 : 2 $
C.图甲与图乙的总功率比 $ P_{1} : P_{2} = 6 : 25 $
D.图甲与图乙的总功率比 $ P_{1} : P_{2} = 25 : 6 $

答案： C

3. 如图所示电路,电源电压不变,$ R_{0} $ 为定值电阻,R为滑动变阻器。当开关闭合后,滑片P向右移动时,下列说法正确的是 (D)

A.电流表示数变大
B.电压表 $ V_{1} $ 的示数变大,电压表 $ V_{2} $ 的示数变大
C.电压表 $ V_{2} $ 的示数与电流表示数的比值变小
D.电压表 $ V_{1} $ 的示数与电流表示数的乘积变小

答案： D

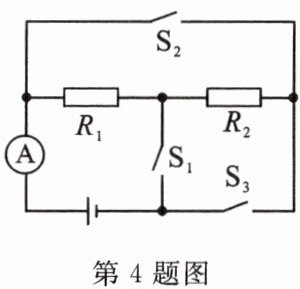

4. (西宁市中考)如图所示的电路中,电源电压恒定,电阻 $ R_{1} = 6\Omega $,$ R_{2} = 24\Omega $,当开关 $ S_{1} $、$ S_{2} $ 断开,$ S_{3} $ 闭合时,电流表示数为0.2A,则电源电压为6V；当开关 $ S_{1} $、$ S_{2} $ 闭合,$ S_{3} $ 断开时,$ R_{1} $ 和 $ R_{2} $并联,此时电路中的总功率为7.5W。

答案： 6　并　7.5

5. (枣庄市中考)如图甲所示,电源电压保持不变,闭合开关S,滑动变阻器滑片P从b点滑向a点的过程中,两个电压表示数随电流表示数变化的图像如图乙所示。

(1)图乙中ec(选填“dc”或“ec”)表示电压表 $ V_{1} $ 的示数随电流表示数变化的图像；
(2)该电路消耗的最大总功率与最小总功率之比为3:1。

答案：
(1)ec　
(2)3:1

6. (遂宁市中考)在甲图所示的电路中,闭合开关 $ S_{1} $,再闭合开关 $ S_{2} $,电流表 $ A_{1} $ 的示数变大,此时两电流表指针都指在刻度盘的中央,均如乙图所示,则通过 $ R_{1} $ 的电流为1.2A,$ R_{1} : R_{2} = $1:4,在相同时间内两电阻产生的热量之比 $ Q_{1} : Q_{2} = $4:1。

答案： 1.2　1:4　4:1
