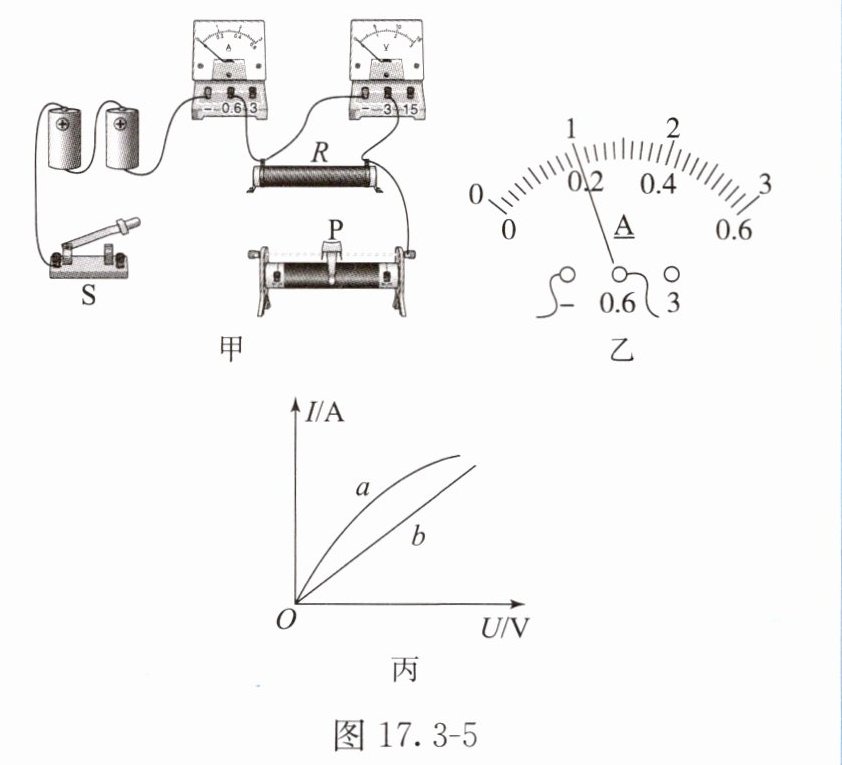

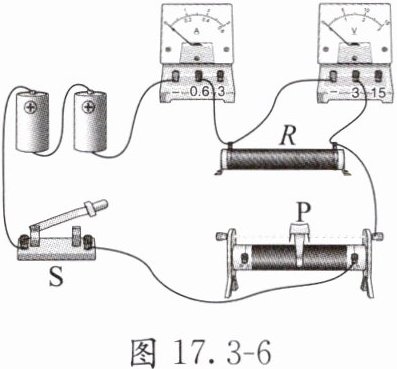

**【典例1】**如图17.3-5所示，物理兴趣小组进行测量电阻的实验。

(1)实验原理是$R = \frac{U}{I}$。
（2）请用笔画线表示导线，将图17.3-5甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表的示数变大。
(3)连接完电路后，闭合开关，发现电流表、电压表有示数，但均很小，无论怎样移动滑片P都不能改变两电表的示数。出现该问题的原因是：滑动变阻器的下面两个接线柱同时接入了电路。
(4)解决问题后，闭合开关，移动滑动变阻器的滑片P，进行多次测量。当电压表的示数为2V时，电流表的示数如图17.3-5乙所示，为0.2A，则待测电阻器的电阻R为10Ω。
(5)完成一次实验后，为确保测量结果的准确性，接下来的操作是B(填选项)。
A. 换用电阻不同的待测电阻器进行多次测量
B. 调节滑动变阻器的滑片P到不同位置进行多次测量

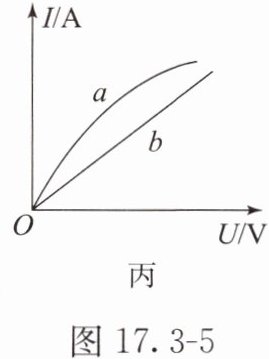

（6）把图甲中的待测电阻器换成小灯泡L，重复上述实验，测量小灯泡的电阻。图17.3-5丙是根据两次实验数据绘制的I - U图像，其中表示小灯泡电阻的图像是______（选填“a”或“b”），判断的依据是______________________________。

答案：
（1）$R = \frac{U}{I}$ （2）见解析图 （3）滑动变阻器的下面两个接线柱同时接入了电路 （4）0.2 10 （5）B （6）a 小灯泡的电阻受温度影响，随着温度的升高而增大，不是一个定值
