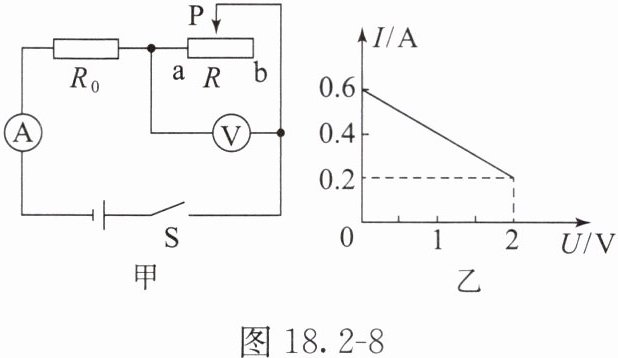

8. 如图 18.2 - 8 甲所示，电源电压恒定，定值电阻的电阻为 $ R_{0} $。闭合开关，在将滑动变阻器的滑片 $ P $ 从 $ a $ 端移到 $ b $ 端的过程中，其电流 $ I $ 与电压 $ U $ 的关系图像如图 18.2 - 8 乙所示，则电源电压为3 $ V $，滑动变阻器接入电路的最大电阻为10 $ \Omega $，定值电阻消耗的最大功率和最小功率之比为$9:1$。

答案： 8.3；10；$9:1$

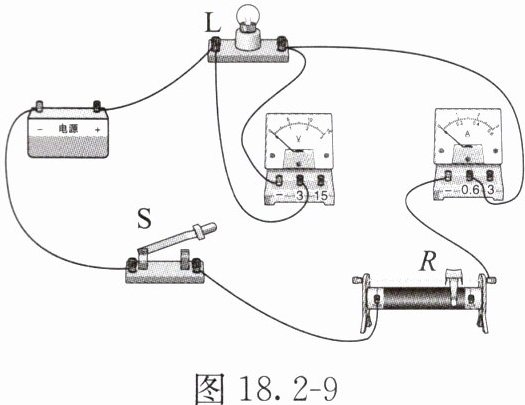

9. 某学习小组为了研究小灯泡的亮度与功率大小的关系，连接了如图 18.2 - 9 所示的实物电路，电源两端电压保持不变，滑动变阻器接入电路的最大电阻为 $ 40 \Omega $。滑动变阻器的滑片置于最右端，开关 $ S $ 闭合，电压表的示数为 $ 1.2 V $，电流表的示数为 $ 0.12 A $，小灯泡发光很暗。
（1）求此时小灯泡的电阻和电源电压；
（2）向左移动滑动变阻器的滑片，当其接入电路的电阻减小 $ 22.5 \Omega $ 时，小灯泡恰好正常发光，电流表的示数为 $ 0.2 A $，求小灯泡正常发光时的电功率。

答案： 9.（1）10Ω；6V；（2）0.5W
