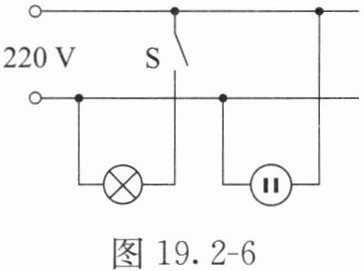

5. 用测电笔接触______线时，氖管发光；如图 19.2 - 6 所示的电路中，若开关 S 闭合后，灯泡 L 不亮，用测电笔检测插座的两孔时，氖管都发光，则故障可能是____________________断路。

答案： 5. 相　中性线上的某个位置

6. 如图 19.2 - 7 所示是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中 A、B 两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在接触图中 C 处不慎触电时，漏电保护器会(选填“会”或“不会”)切断电路。若人体电阻为 10 kΩ，则触电时通过人体的电流为0.022A。

答案： 6. 会　0.022

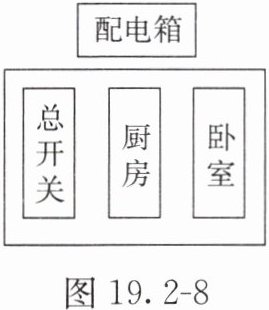

7. 如图 19.2 - 8 所示是小明家中的配电箱简化后的示意图（将家中房间简化为厨房和卧室），当家中总电流过大时总开关（空气开关）断开。厨房和卧室的开关分别控制厨房和卧室中的用电器。

（1）请你在下面的虚线框内画出家中电路的连接方式，其中厨房和卧室里的用电器可以用表示。

（2）若某用电器短路，造成总开关断开。若要进一步确定短路的用电器是在厨房还是在卧室，请写出你的操作及判断方法。

答案：
7. [解]
(1)家庭电路中，各用电器之间、用电器和插座之间都是并联的，开关和开关控制的用电器之间是串联的，电路图如答图19.2-2所示。

(2)闭合总开关，只闭合厨房开关，若总开关跳闸，则短路的用电器在厨房;若总开关不跳闸，则短路的用电器在卧室。
