《2025年人教金学典同步解析与测评九年级物理全一册人教版》

4. (2024·青海西宁 改编)在测量小灯泡电阻的实验中，小宁和同学选用额定电压为2.5V的小灯泡、三节新干电池、电流表、电压表、滑动变阻器(50Ω 1A)、开关、导线等实验器材进行实验。

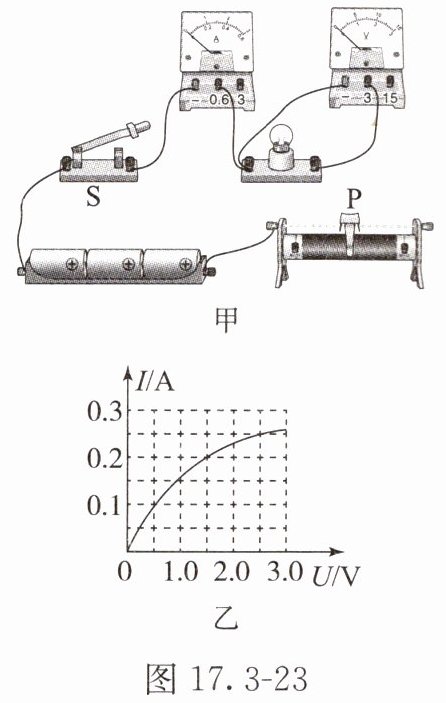

(1)请用笔画线表示导线，将图17.3-23甲中的实物电路连接完整，要求滑动变阻器的滑片向右滑动时，小灯泡变亮。
(2)连接电路时，开关应该断开，滑动变阻器的滑片调到电阻最大处。
(3)闭合开关，在移动滑动变阻器滑片的过程中，发现两个电表的指针都左右摆动，同时看到小灯泡闪烁，用手捏紧滑动变阻器的滑片后，电路恢复正常，则电路故障的原因可能是滑动变阻器的滑片接触不良。
(4)排除故障后，闭合开关，移动滑动变阻器的滑片，记录多组数据，并绘制出如图17.3-23乙所示的I - U关系图像。当电压表的示数为2.5V时，小灯泡正常发光，此时的电阻为10Ω。

答案：

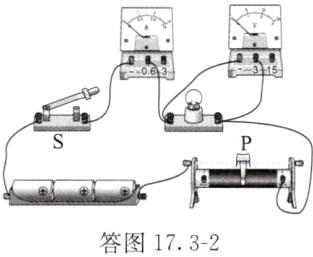

4.（1）如答图17.3−2所示

（2）断开
（3）滑动变阻器的滑片接触不良
（4）2.5 10

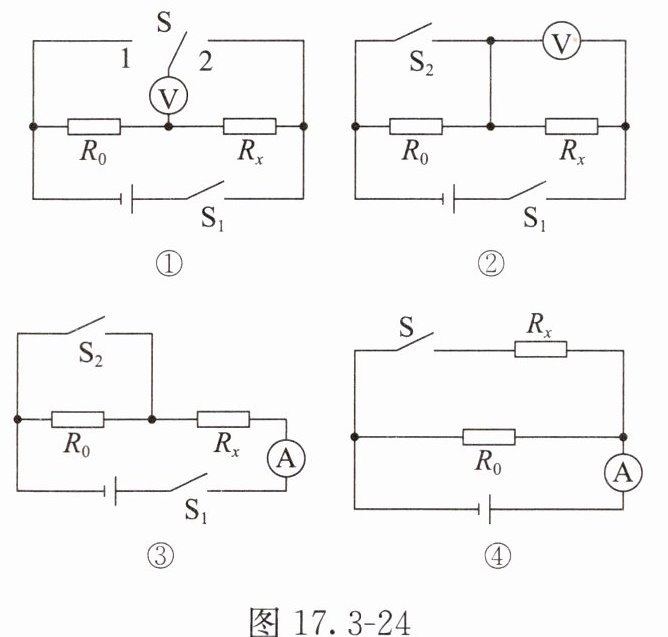

5. 图17.3-24是小科利用实验室常用仪器设计测量未知电阻$R_x$的四种电路。假设电源电压恒定且未知，定值电阻的电阻是$R_0$，实验中只能闭合或断开开关，能够测量出未知电阻$R_x$的电路是(C)

A.只有②
B.只有②③
C.只有②③④
D.①②③④均可以

答案： 5.C

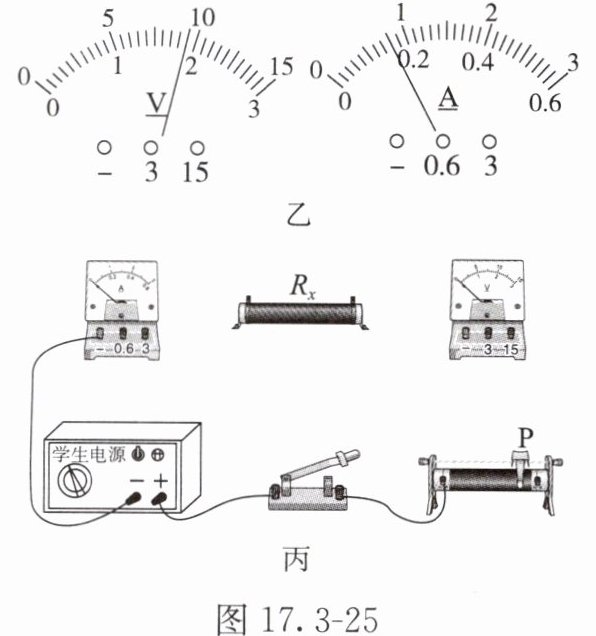

6. (2024·山东泰安)某同学利用有关器材测量未知电阻$R_x$。可选用的器材有电源(电压恒为6V)、三个滑动变阻器[规格分别为a(5Ω 2A)、b(30Ω 2A)和c(50Ω 1A)]、电流表(有0～0.6A和0～3A两个测量范围)、电压表(有0～3V和0～15V两个测量范围)、开关、导线等。该同学根据图17.3-25甲所示电路图进行了正确的实验操作，当滑动变阻器的滑片P处于中间位置附近时，两个电表的示数如图17.3-25乙所示。请你根据以上信息回答问题。


(1)实验中选择的滑动变阻器是_______(选填“a”“b”或“c”)。
(2)图乙中电压表的示数为_______V，电流表的示数为_______A，本次测量的$R_x$为_______Ω(精确到0.1Ω)。
(3)请根据图甲所示电路图，正确选用电表的测量范围，用笔画线表示导线，完成图17.3-25丙所示实物图的连接。

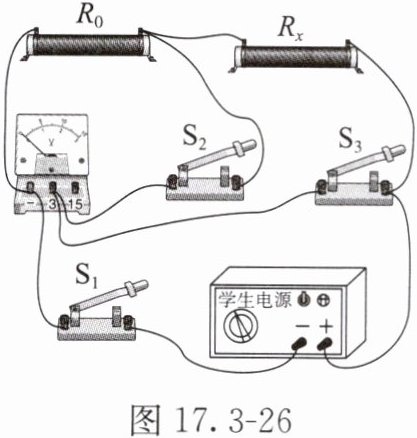

(4)该同学进行了实验创新，利用定值电阻(电阻为$R_0$)和电压表等器材，测量未知电阻$R_x$。他设计了如图17.3-26所示的电路，经检查无误后进行实验。请将下列实验过程补充完整。

①闭合开关$S_1$、$S_3$，断开开关$S_2$，读出电压表的示数，记为$U_1$；
②保持开关$S_1$处于闭合状态，断开开关$S_3$，闭合开关$S_2$，使电压表测量_______(选填“定值电阻”或“待测电阻器”)两端的电压，记为$U_2$；
③用已知物理量和测量量的符号表示电阻$R_x$，$R_x$ = _______。

答案：
6.（1）c
（2）1.9 0.16 11.9

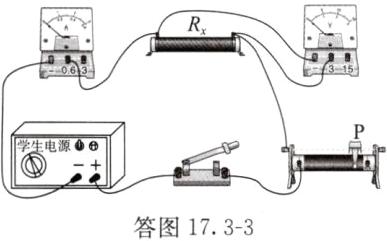

（3）如答图17.3−3所示

（4）②定值电阻 ③$\frac{U_{1}-U_{2}}{U_{2}}R_{0}$
