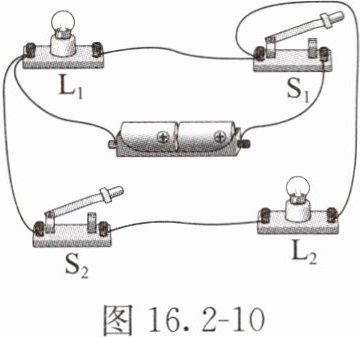

2. 关于图16.2 - 10所示的实物电路，在S₁、S₂都闭合后，下列说法正确的是(C)

A.通过L₁与L₂的电流一定相等
B.通过L₁与L₂的电流一定不相等
C.L₁与L₂两端的电压一定相等
D.L₁与L₂两端的电压之和等于电源两端的电压

答案： 2. C

1. 下列说法正确的是(A)

A.在并联电路中，不论小灯泡的规格是否相同，每个小灯泡两端的电压都相等
B.使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C.只要电路两端接上电压表，电路中就一定有电流通过
D.电流表和电压表都有一定的测量范围，使用时应注意选择测量范围，测量范围越大越好

答案： 1. A

2. 如图16.2 - 11所示，电源电压不变，闭合开关S，两灯均发光，电压表V₁的示数为6V，电压表V₂的示数为2V。下列说法中正确的是(D)

A.电源两端的电压为4V
B.L₁两端的电压为2V
C.断开S，只将电压表V₂换成电流表，则L₁与L₂可以实现并联
D.断开S，将两个电压表都换成电流表，则L₁与L₂可以实现并联

答案： 2. D

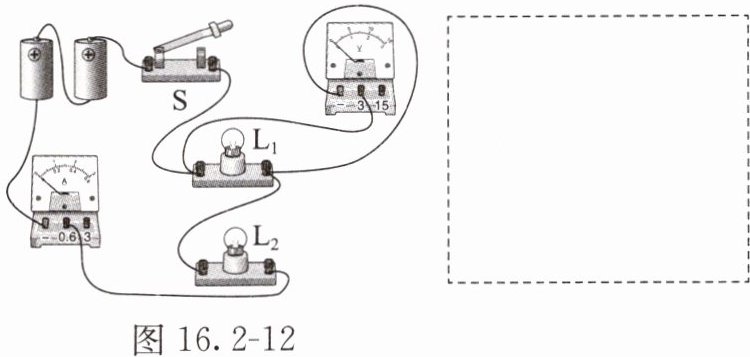

3. 根据给出的实物电路（图16.2 - 12），在虚线框内画出对应的电路图。

答案：
3. 如答图16.2-2所示

4. 关于图16.2 - 13所示的电路图，下列说法错误的是(C)

A.将电流表分别接在A、B、C点时，测量结果相同
B.将电压表正确连接在A与B两点之间，可以测量L₁两端的电压
C.电流表要并联在被测电路中
D.将电压表接A点的接线柱直接改接到C点，不能正确测量L₂两端的电压

答案： 4. C
[解析]由题图可知，两灯串联，电流表测量电路中的电流。串联电路中电流处处相等，通过A、B、C三点的电流相同，所以将电流表分别接在A、B、C点时，测量结果相同，故选项A正确；将电压表正确连接在A与B两点之间，此时电压表和L₁并联，测量L₁两端的电压，故选项B正确；必须将电流表和被测的用电器串联，如果误将电流表和被测的用电器并联，那么电流表指示的就不是流过用电器的电流，而且很容易损坏电流表，故选项C错误；将电压表正确连接在A与B两点之间测量L₁两端的电压，此时A点接电压表的正接线柱，电压表接在B与C两点之间测量L₂两端的电压，此时C点接电压表的负接线柱，若将电压表接A点的接线柱直接改接到C点，此时电压表的正、负接线柱接反了，不能正确测量L₂两端的电压，故选项D正确。故选C。

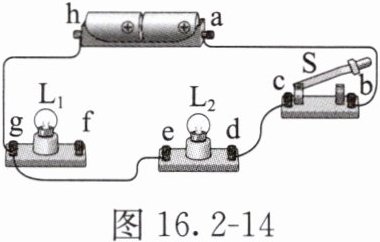

5. 关于图16.2 - 14所示的电路，下列说法正确的是(D)

A.将e、g间导线改接到e、f间，闭合开关S，两灯均发光，小灯泡两端的电压一定相等
B.增加一根导线，将d、f接通，闭合开关S，两灯均发光，通过两灯的电流一定相等
C.增加一根导线，将e、f接通，闭合开关S，两灯均发光，通过两灯的电流一定相等
D.增加一根导线，将c、f接通，闭合开关S，两灯均发光，小灯泡两端的电压一定相等

答案： 5. D
[解析]将e、g间导线改接到e、f间，两个小灯泡串联，闭合开关S，两灯均发光，两个小灯泡的规格未知，小灯泡两端的电压不一定相等，故选项A错误；增加一根导线，将d、f接通，两个小灯泡并联，闭合开关S，两灯均发光，两个小灯泡的规格未知，通过两灯的电流不一定相等，故选项B错误；增加一根导线，将e、f接通，L₁被短路，只有L₂发光，故选项C错误；增加一根导线，将c、f接通，两个小灯泡并联，闭合开关S，两灯均发光，由并联电路电压的规律可知，小灯泡两端的电压一定相等，故选项D正确。故选D。
