《2025年人教金学典同步解析与测评九年级物理全一册人教版》

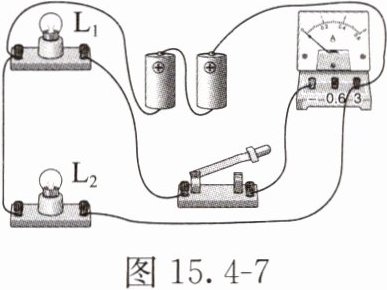

6. 如图15.4-7所示是一位同学设计的实物电路，请画出对应的电路图。要求：标注小灯泡$L_1$、$L_2$和开关$S$。
图15.4-7

答案：
6. 如答图15.4-2所示

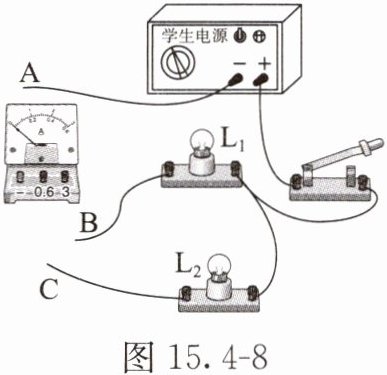

7. 如图15.4-8所示，通过小灯泡$L$的电流约为$0.9 A$，请将该电路补充完整，使电流表直接测量通过小灯泡$L_1$的电流。
图15.4-8

答案：
7. 如答图15.4-3所示

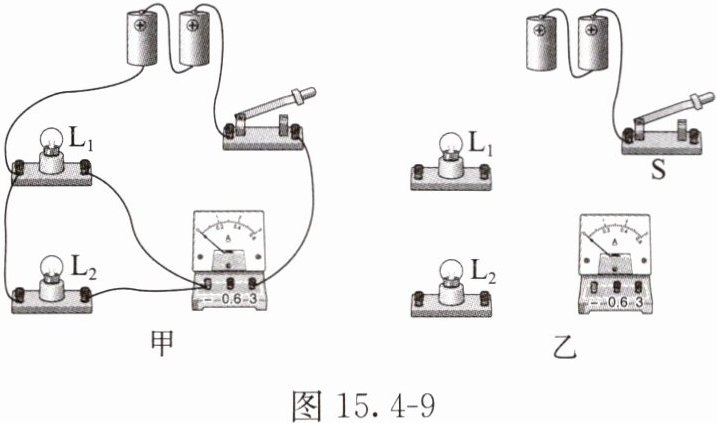

8. 在用电流表测量电流的实验中，同学们为了测量干路中的电流，连接了如图15.4-9甲所示的电路。
图15.4-9
(1) 在图甲中，小刚要测量小灯泡$L_2$所在支路的电流，请在图甲中改动最少的导线以达到目的（添加的导线用虚线画出来，在去掉的导线上画“×”）。
(2) 小红想测量小灯泡$L_1$所在支路的电流（约为$0.8 A$），请用笔画线表示导线，把图乙中的电路元器件连接起来（导线不能交叉）。

答案：
8.（1）如答图15.4-4所示

（2）如答图15.4-5所示

9. 聪聪和明明在教师的指导下，对部分电学小实验进行如下探究。

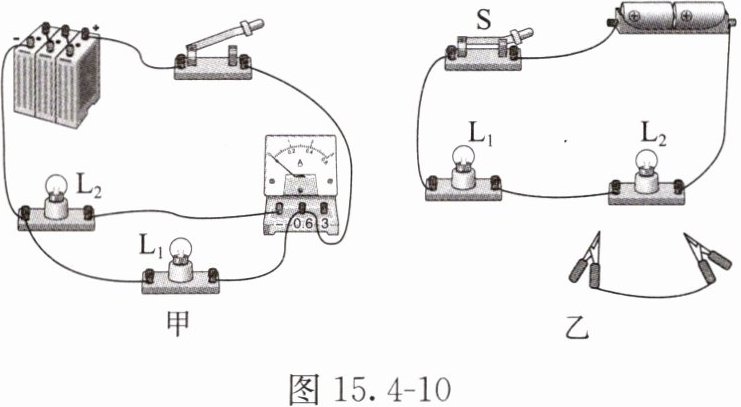

图15.4-10
(1) 如图15.4-10甲所示，聪聪和明明进行了用电流表测量电流的小实验，为确保电路安全，实验前开关应断开(选填“闭合”或“断开”)；同时可以看出电流表测量的是通过小灯泡$L_2$(选填“$L_1$”或“$L_2$”)的电流。
(2) 聪聪连接了如图15.4-10乙所示的电路进行实验，将小灯泡$L_2$两端的接线柱用一根导线相连接，闭合开关$S$，小灯泡$L_2$不发光；受聪聪的实验现象启发，为了让两灯同时熄灭，明明认为可以不断开开关，而用一根导线同时连接小灯泡$L_1$左端和小灯泡$L_2$右端的接线柱即可。根据所学知识判断明明这样操作是______（选填“正确”或“错误”）的，你判断的理由是________________。

答案： 9.（1）断开 $L_{2}$
（2）错误 见解析
[解析]（1）在进行电路实验时，为了确保电路安全，防止因电路连接错误等原因导致电流过大而损坏电路元器件，实验前开关应处于断开状态。观察题图甲，两灯并联，电流表串联在小灯泡$L_{2}$所在支路中，因此电流表测量的是通过小灯泡$L_{2}$的电流。
（2）题图乙中，两灯串联。聪聪将小灯泡$L_{2}$两端的接线柱用一根导线相连接，$L_{2}$被导线局部短路，所以闭合开关S后，小灯泡$L_{2}$不发光。明明提出为了让两灯同时熄灭，可以不断开开关，而用一根导线同时连接小灯泡$L_{1}$左端和小灯泡$L_{2}$右端的接线柱。这样操作是错误的。因为这样做会导致电源短路，即电流不经过用电器直接从电源正极流向电源负极。电源短路会烧坏电源，甚至引起火灾，这是非常危险的。
