《2025年人教金学典同步解析与测评九年级物理全一册人教版》

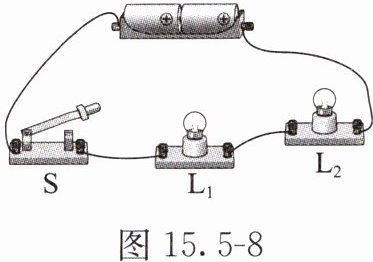

1. 如图 15.5 - 8 所示，小灯泡 $ L_1 $ 与 $ L_2 $ 串联，闭合开关 $ S $ 后，发现小灯泡 $ L_1 $ 比 $ L_2 $ 亮，则通过两个小灯泡的电流 $ I_1 $ 与 $ I_2 $ 的大小关系是(C)

A.$ I_1 ＞ I_2 $
B.$ I_1 ＜ I_2 $
C.$ I_1 = I_2 $
D.无法确定

答案： 1. C

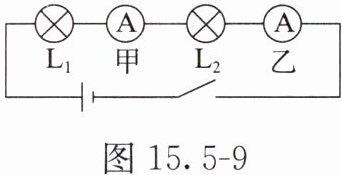

2. 用如图 15.5 - 9 所示的电路探究串联电路中电流的规律。实验时电流表甲和乙的示数分别为 $ 0.18 \, A $ 和 $ 0.16 \, A $，造成两个电流表示数不同的原因可能是(B)

A.小灯泡 $ L_1 $ 和 $ L_2 $ 的规格不同
B.有一个电流表未校零
C.连接两个电流表所用导线粗细不同
D.小灯泡 $ L_1 $ 和 $ L_2 $ 在电路中的位置不同

答案： 2. B

3. 如图 15.5 - 10 所示，把规格不同的小灯泡 $ L_1 $、$ L_2 $ 接入电路中，闭合开关 $ S $，用电流表测出通过 $ A $、$ B $、$ C $ 三点的电流分别为 $ I_A $、$ I_B $、$ I_C $。下列关系式正确的是(D)

A.$ I_A = I_B = I_C $
B.$ I_A ＜ I_B + I_C $
C.$ I_A ＞ I_B + I_C $
D.$ I_A = I_B + I_C $

答案： 3. D
