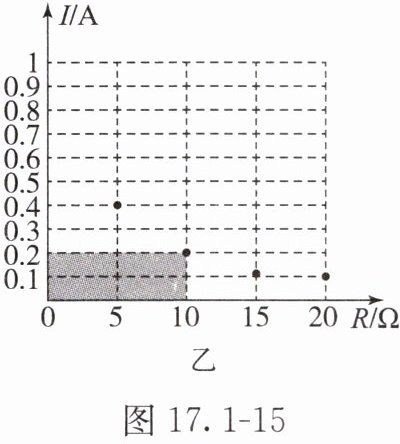

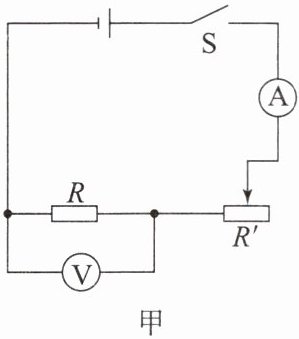

5. 小敏用图 17.1 - 15 甲所示电路探究通过导体的电流与电阻的关系，电源电压恒为 $6V$。改变电阻为 $R$ 的定值电阻，调节滑动变阻器的滑片，保持定值电阻两端的电压不变，记下四组电流 $I$ 与对应的电阻 $R$ 的数据，并在图 17.1 - 15 乙中进行描点。
(1) 实验过程中，移动滑动变阻器的滑片时，眼睛应注视B(填选项)。
A. 变阻器的滑片
B. 电压表的示数
C. 电流表的示数
(2) 本实验中，所用滑动变阻器的最大电阻不得低于40$\Omega$。
(3) 分析图乙的数据，可得实验结论：______。
(4) 图乙中“涂黑”部分面积表示的物理含义是电阻为R的定值电阻两端的电压。

答案： （1）B
（2）40
（3）导体两端的电压一定时，通过导体的电流与导体的电阻成反比
（4）电阻为R的定值电阻两端的电压
