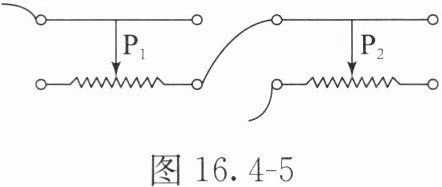

3. 将滑动变阻器串联起来使用(图16.4 - 5)，要使这两个滑动变阻器的电阻最大，滑片P₁、P₂的位置应同时满足(C)

A.P₁在最右端，P₂在最左端
B.P₁在最左端，P₂在最左端
C.P₁在最左端，P₂在最右端
D.P₁在最右端，P₂在最右端

答案： 3. C

4. 同学们在课堂上探究滑动变阻器能否改变电路中的电流和灯泡两端的电压。

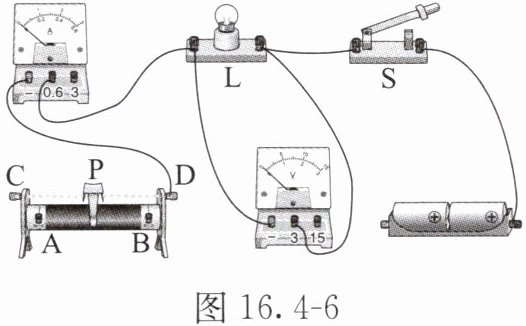

(1)为了探究上述问题，老师要求滑动变阻器向左移动时能使小灯泡L变亮，如图16.4 - 6所示，请用笔画线表示导线连接实物。
(2)开关闭合前，滑动变阻器的滑片P应移到B(选填“A”或“B”)端，这样做的目的是保护电路。
(3)开始实验后，甲同学发现无论如何移动滑片P，小灯泡的亮度都不发生变化，而且一直很暗，这可能是因为同时连接了滑动变阻器的下面两个接线柱。
(4)纠正错误之后，滑片向A(选填“A”或“B”)端移动，电流表的示数变大。
(5)在刚才的操作中，甲同学同时看到电压表的示数发生变化，这说明滑动变阻器可以改变小灯泡两端的电压。

答案：

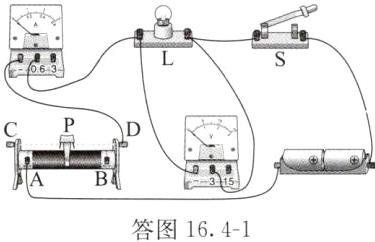

4.（1）如答图16.4-1所示

（2）B 保护电路
（3）同时连接了滑动变阻器的下面两个接线柱
（4）A
（5）小灯泡两端的电压

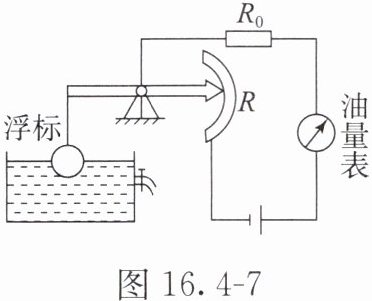

5. 一种自动测定油箱内油面高度的装置如图16.4 - 7所示，R₀是定值电阻，R是滑动变阻器，它的金属滑片连在杠杆一端。下列说法正确的是(D)

A.电路中R和R₀是并联的
B.油量表是用电压表改装而成的
C.油面下降时，R接入电路的电阻变小
D.油面上升时，电路中的电流变大

答案： 5. D

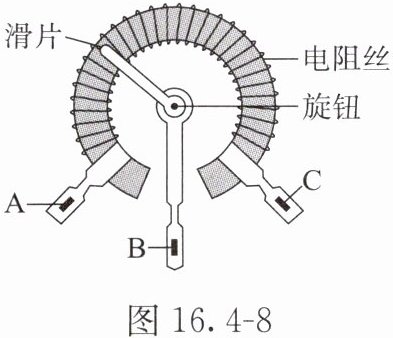

6. 如图16.4 - 8所示为一种电位器的结构图，该电位器可通过转动旋钮带动滑片移动从而调节电阻的大小。下列说法正确的是(B)

A.若用该电位器来调节灯泡的亮度，则该电位器应与灯泡并联
B.该电位器是通过改变电阻丝接入电路的长度来改变电阻大小的
C.若将B、C两个接线柱接入电路，顺时针转动旋钮，接入电阻变大
D.若将A、C两个接线柱接入电路，顺时针转动旋钮，接入电阻变小

答案： 6. B
【解析】若用该电位器来调节灯泡的亮度，则该电位器应与灯泡串联，才能相互影响，故选项A错误；该电位器是通过控制电阻丝的横截面积不变，改变电阻丝接入电路的长度来改变电阻大小的，故选项B正确；若将B、C两个接线柱接入电路，顺时针转动旋钮，电阻丝接入电路的长度变短，电阻变小，故选项C错误；若将A、C两个接线柱接入电路，顺时针转动旋钮，电阻丝接入电路的长度不变，接入电阻不变，故选项D错误。故选C。
