《2025年人教金学典同步解析与测评九年级物理全一册人教版》

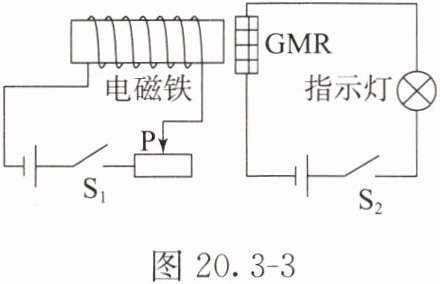

【典例1】为探究巨磁电阻(GMR)的特性，实践小组设计了如图20.3 - 3所示电路。两电路中电源电压都保持不变，实验发现，当闭合开关S₁、S₂后，在滑片P向左移动的过程中，指示灯明显变亮。下列说法错误的是(C)

A.电磁铁右端为S极
B.在滑片P向左移动的过程中，电磁铁的磁性增强
C.滑片P向左移动时，指示灯电路的总功率变小
D.巨磁电阻的电阻随磁场的增强而明显减小

答案： 答案 C

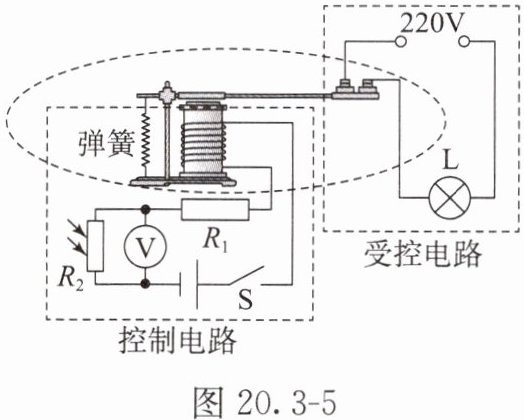

【典例2】感应照明灯可以在天暗时自动发光，天亮时自动熄灭；控制电路如图20.3 - 5所示，电源电压恒定，$R_1$为定值电阻的电阻，光敏电阻的电阻$R_2$随光照强度而变化。
(1)题图虚线框内为本电路的核心部件，它是通过低电压、弱电流的电路来控制高电压、强电流的电路通断的装置，其名称为电磁继电器，它的原理是电流的磁效应。
(2)当控制电路中电流增大到一定程度时，受控电路将断开(选填“接通”或“断开”)。
(3)光照强度增大时，电阻$R_2$减小，电压表的示数减小(均选填“增大”“减小”或“不变”)。

答案：
(1)电磁继电器 电流的磁效应
(2)断开
(3)减小 减小
