《2025年人教金学典同步解析与测评九年级物理全一册人教版》

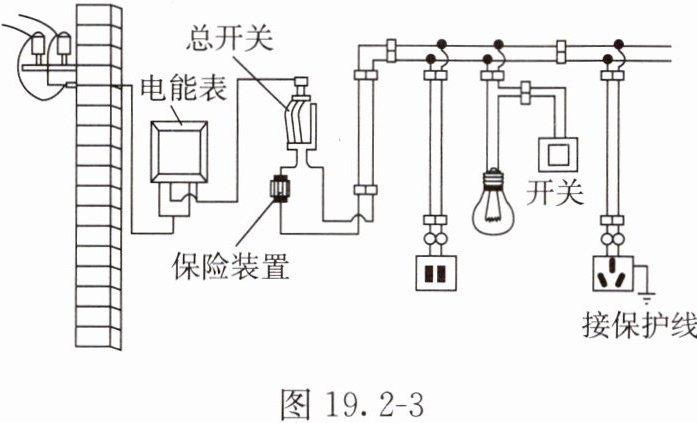

7. 某家庭电路示意图如图 19.2 - 3 所示，下列说法正确的是(C)

A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.保险丝熔断后，可以用铜导线或者铁导线代替
C.使用测电笔时，要用手指按住笔尾金属体，然后用笔尖接触被测导线
D.控制灯泡的开关和它所控制的灯泡，两者的位置可以互换

答案： 7. C

1. 下列不符合家庭电路中安全用电原则的是(D)

A.按照电路接线顺序，输电线进户后应先接电能表
B.家庭电路中，各用电器在使用时应并联
C.用测电笔辨别相线与中性线时，手不能接触笔尖
D.保险丝是由电阻率小、熔点低的铅锑合金制成的

答案： 1. D
[解析]根据家庭电路组成可知，输电线进户后应先接电能表，来计量家庭用电量，故选项A不符合题意;家庭电路中，各用电器在使用时互不影响，因此应并联，故选项B不符合题意;用测电笔辨别相线与中性线时，手不能接触笔尖，而是要接触笔尾金属体，如果手不接触笔尾金属体，无论笔尖金属体接触相线还是中性线，形同断路，氖管都不发光，故选项C不符合题意;保险丝通过在家庭电路电流过大时熔断起到保护作用，因此是由电阻率大、熔点低的铅锑合金制成的，故选项D符合题意。故选D。

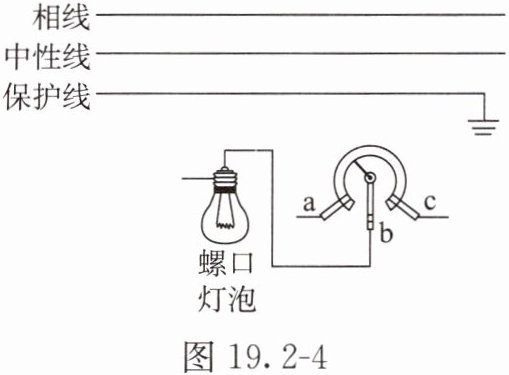

2. 调光灯电路如图 19.2 - 4 所示，其中变阻器可以调节灯泡亮度，同时具有开关的作用，现要求顺时针转动旋钮，灯泡变暗，请正确连接电路。

答案：

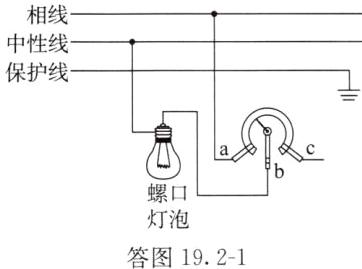

2. 如答图19.2-1所示

3. 关于家庭用电，下列说法错误的是(D)

A.家庭电路中往往配有三根导线，分别为相线、中性线和保护线
B.家庭配电箱主要由电能表、电源总开关、漏电保护器等组成
C.漏电保护器可以对人身触电、导线漏电、插座接错线及用电器短路等故障起保护作用
D.楼道中的声光控开关中的声控传感元件和光控传感元件是并联的

答案： 3. D

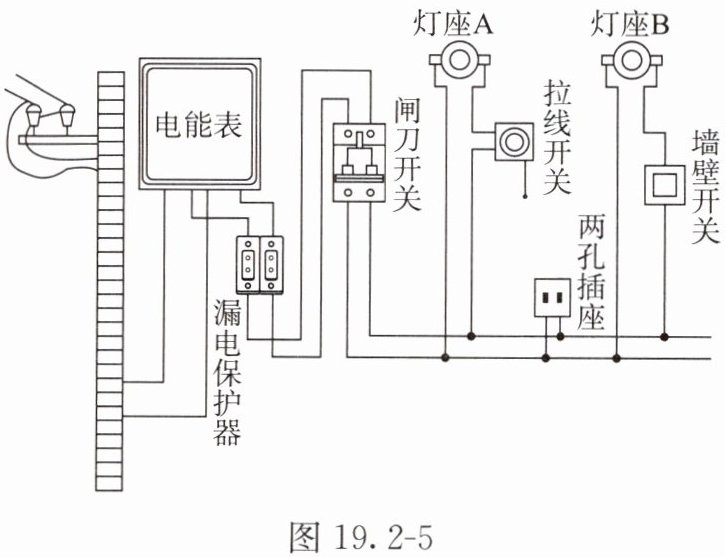

4. 如图 19.2 - 5 所示是家庭照明电路演示板。当闭合与灯座 A 相连的拉线开关时，灯泡 A 不发光；当闭合与灯座 B 相连的墙壁开关时，灯泡 B 发光。下列说法正确的是(C)

A.灯泡 A 短路
B.漏电保护器发生“跳闸”现象
C.用测电笔检测两孔插座的右侧孔，氖管会发光
D.闸刀开关未闭合

答案： 4. C
