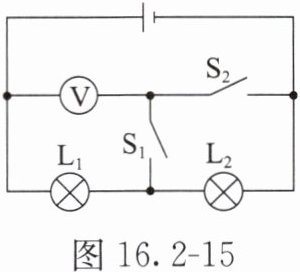

6. 如图16.2 - 15所示电路，电源电压不变，S₁闭合，S₂断开时，电压表的示数是3V；S₁断开，S₂闭合时，电压表的示数是4.5V，则L₁两端的电压为3V，L₂两端的电压为1.5V。

答案： 6. 3 1.5

7. 明明和聪聪用小灯泡探究串联电路和并联电路的电压规律。

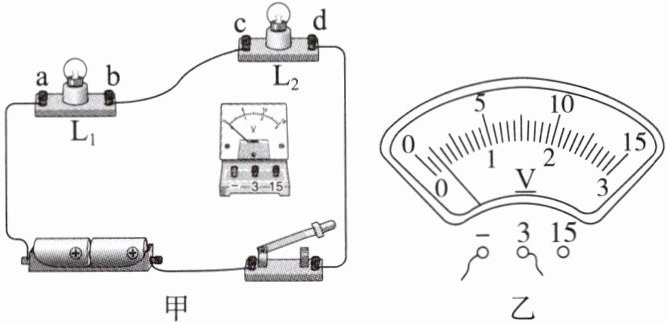

（1）图16.2 - 16甲中要测量L₁两端的电压，请用笔画线表示导线将实物图连接完整。

(2)闭合开关前电压表指针如图16.2 - 16乙所示，其原因是电压表_______；处理好问题后，用电压表分别测量a、b，c、d，a、d两端的电压，每次拆接电压表时，开关应处于_______状态。
(3)明明用电压表测出电路两端的电压和L₁、L₂两端的电压记录在表16.2 - 3中，由表中数据可得：在串联电路中，电压的规律是_______(用表中字母表示)。

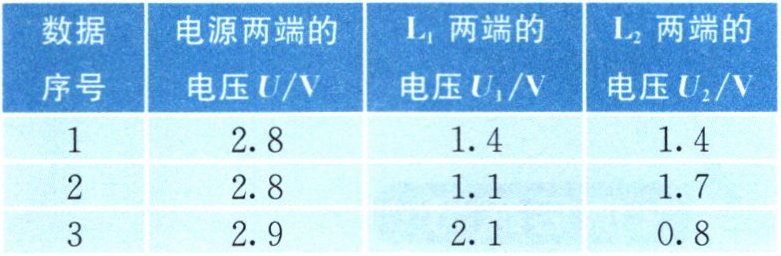

表16.2 - 3

（4）如图16.2 - 16甲所示，明明测量L₁两端的电压之后，______（选填“能”或“不能”）只将电压表接a接线柱的导线改接到d接线柱测量L₂两端的电压，理由是______。

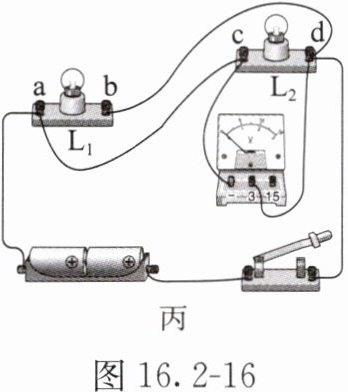

(5)明明将电压表并联接在图16.2 - 16丙所示电路中的a、b，c、d，a、d两端，测出一组数据后得出并联电路电压规律，聪聪说这样的结论不具有普遍性，接下来的操作是_______。
(6)细心的聪聪发现，将同一个小灯泡分别接入图16.2 - 16甲、丙所示电路中的亮度不同，你认为小灯泡接在图_______(选填“甲”或“丙”)电路中会更亮些。

答案：
7.
(1)如答图16.2-3所示
(2)没有校零 断开
(3)U=U₁+U₂
(4)不能 电压表的正、负接线柱接反了
(5)换用不同规格的小灯泡进行多次实验
(6)丙
[解析]
(1)题图甲中要测量L₁两端的电压，电压表应该并联在L₁两端，电流从电压表的正接线柱流入，负接线柱流出，电源电压由2节干电池组成，则电压表的测量范围选用0～3V即可，如答图16.2-3所示。

(2)闭合开关前电压表指针如题图乙所示，即指针没有指在零刻度线位置，其原因是电压表没有校零。处理好问题后，用电压表分别测a、b，c、d，a、d两端的电压，每次拆接电压表时，为了保护电路，开关应处于断开状态。
(3)由题表中数据可得：在串联电路中，电源两端的电压等于两个小灯泡两端的电压之和。在串联电路中，电压的规律是U=U₁+U₂。
(4)如题图甲所示，明明测量L₁两端的电压之后，不能只将电压表接a接线柱的导线改接到d接线柱测量L₂两端的电压，理由是此时电压表的正、负接线柱接反了，电流从电压表的负接线柱流入，正接线柱流出，会导致电压表反偏。
(5)为了得到普遍性规律，应改变小灯泡的规格进行多次实验。
(6)题图甲中电路为串联电路，小灯泡两端的电压小于电源两端的电压；题图丙中电路为并联电路，小灯泡两端的电压等于电源两端的电压，较亮。
