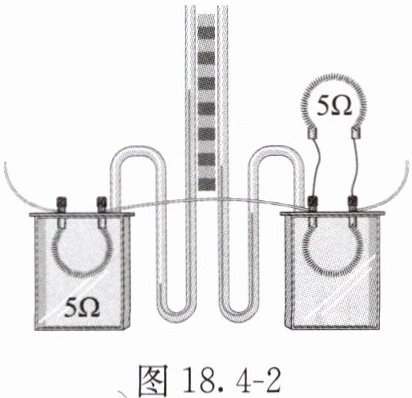

【典例 1】如图 18.4 - 2 所示，在探究电热与哪些因素有关的实验中，同学们猜想电热可能与电流大小、电阻大小以及通电时间长短有关。

(1)左边密闭容器内电阻丝的电阻为 $ 5 \Omega $，在右边密闭容器外部，将一段电阻为 $ 5 \Omega $ 的电阻丝与这个容器内的电阻丝并联，目的是使通过左、右两密闭容器内电阻丝的不同，右边容器内电阻丝的电阻应为 $ \Omega $，才能符合实验探究的要求。
（2）本实验是探究电流的____效应；实验中通过 U 形管中液面的高度差反映密闭空气温度的变化，左边 U 形管中液面高度差大于右边 U 形管中液面高度差，说明：____。

答案：
(1) 电流；5
(2) 热；在电阻和通电时间相同的情况下，通过电阻的电流越大，产生的热量越多
