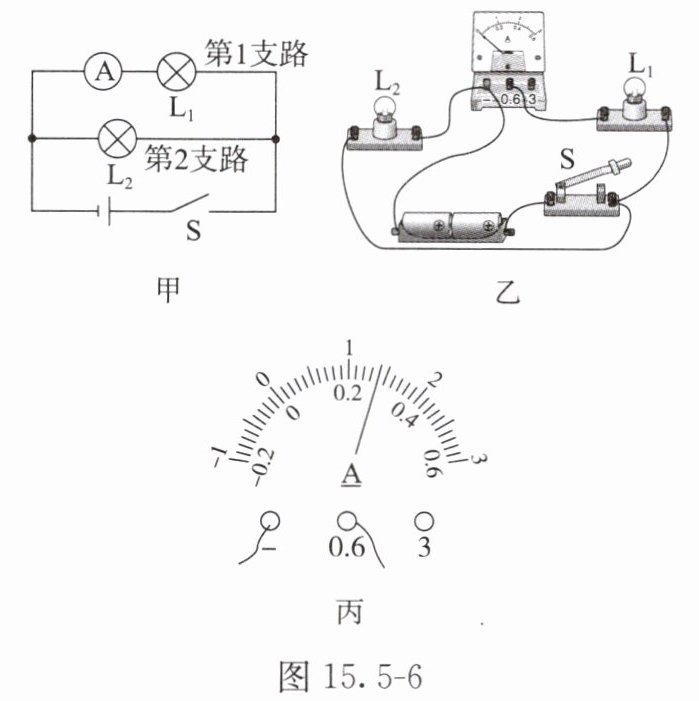

【典例 2】明明设计了如图 15.5 - 6 甲所示的实验电路图来探究并联电路中电流的规律。

(1)明明按照电路图连接好相应的实物电路(图 15.5 - 6 乙)，闭合开关 $ S $，电流表的指针位置如图 15.5 - 6 丙所示，则通过第 1 支路的电流为0.28 $ A $。
（2）在图乙的基础上，只需改变一根导线的连接，就能使电流表测量干路电流。请在电路图中找到要改接的那根导线并画“$ × $”，再画出改接的导线。

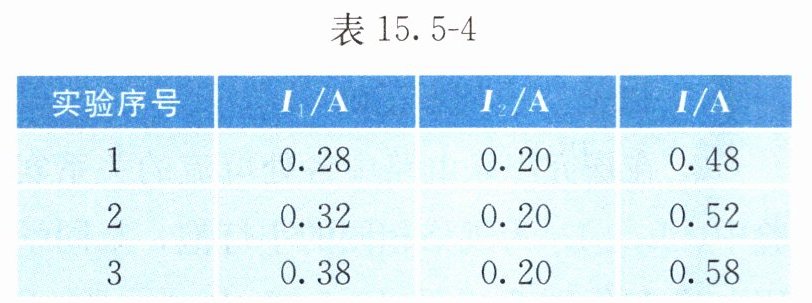

（3）明明按照电路图只更换第 1 支路上的小灯泡进行多次实验，测量通过第 1 支路的电流 $ I_1 $、通过第 2 支路的电流 $ I_2 $ 和干路电流 $ I $，实验数据记录在表 15.5 - 4 中。

从实验数据可以看出，并联电路中电流的规律是干路电流等于各支路电流之和。
（4）某一支路的用电器改变时，会造成该支路的电流发生变化，请结合实验数据解释其他支路及干路电流变化情况的原因：______________________________。

答案： （1）0.28 （2）如图 15.5 - 7 所示 （3）干路电流等于各支路电流之和 （4）见解析
