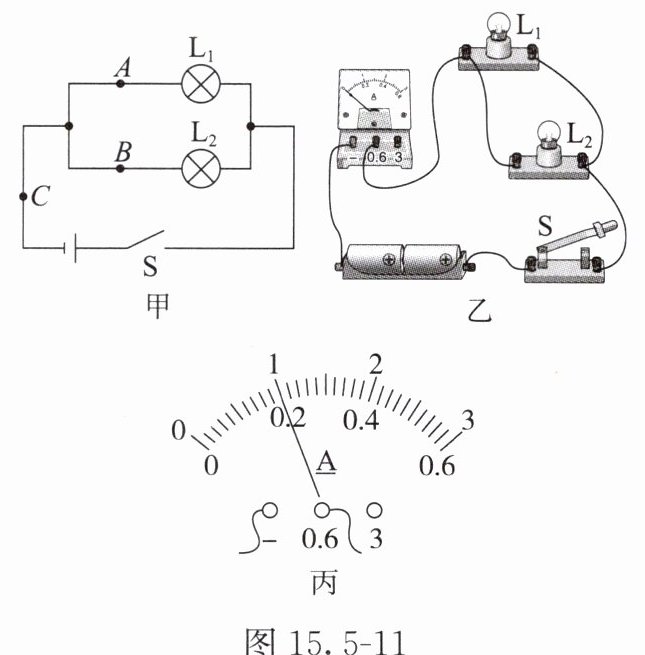

4. 用如图 15.5 - 11 甲所示的电路探究并联电路的电流规律。

(1)按图甲连接电路时，开关 $ S $ 应该处于_______(选填“断开”或“闭合”)状态。
(2)图乙是连接好的实验电路，由图可知，此时电流表测量的是_______(选填“$ A $”“$ B $”或“$ C $”)点的电流。

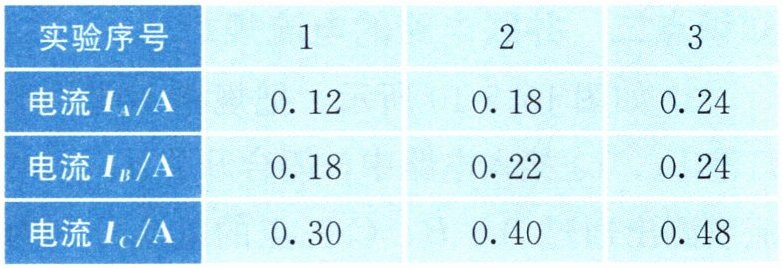

(3)换不同规格的小灯泡进行多次实验，并把实验数据记录在表 15.5 - 5 中。分析表中数据，可得出并联电路电流规律的表达式为_______(用 $ I_A $、$ I_B $、$ I_C $ 表示)。

答案： 4. （1）断开
（2）C
（3）$I_{C}=I_{A}+I_{B}$

1. 两个规格相同的小灯泡连接后接入同一电路中，测得通过它们的电流相等，下列说法正确的是(C)

A.它们一定是串联
B.它们一定是并联
C.它们可能是串联，也可能是并联
D.以上三项都不正确

答案： 1. C

2. 在探究串联电路中各处电流的关系实验中，$ L_1 $、$ L_2 $ 为规格相同的小灯泡，某同学用电流表分别测出图 15.5 - 12 中 $ A $、$ B $、$ C $ 三点的电流大小。为了进一步探究电流规律，他下一步的操作应该是(D)

A.将电源正、负极对调，再次测量 $ A $、$ B $、$ C $ 三点的电流大小
B.改变开关的位置，再次测量 $ A $、$ B $、$ C $ 三点的电流大小
C.将 $ L_1 $、$ L_2 $ 的位置互换，再次测量 $ A $、$ B $、$ C $ 三点的电流大小
D.换用不同规格的小灯泡，再次测量 $ A $、$ B $、$ C $ 三点的电流大小

答案： 2. D

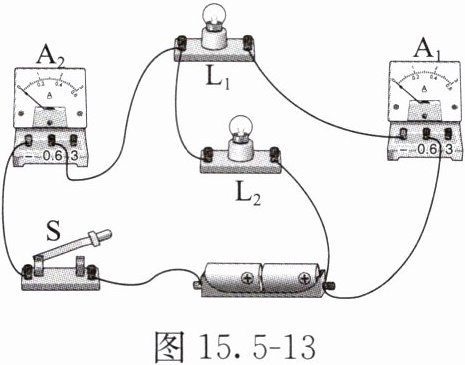

3. 如图 15.5 - 13 所示的实验电路，闭合开关 $ S $ 后，电流表 $ A_2 $ 的示数为 $ 0.5 \, A $，电流表 $ A_1 $ 的示数为 $ 0.3 \, A $。下列说法正确的是(C)

A.$ L_1 $ 与 $ L_2 $ 串联
B.开关 $ S $ 只控制 $ L_1 $
C.通过 $ L_1 $、$ L_2 $ 的电流分别是 $ 0.3 \, A $、$ 0.2 \, A $
D.通过 $ L_1 $、$ L_2 $ 的电流分别是 $ 0.5 \, A $、$ 0.3 \, A $

答案： 3. C
