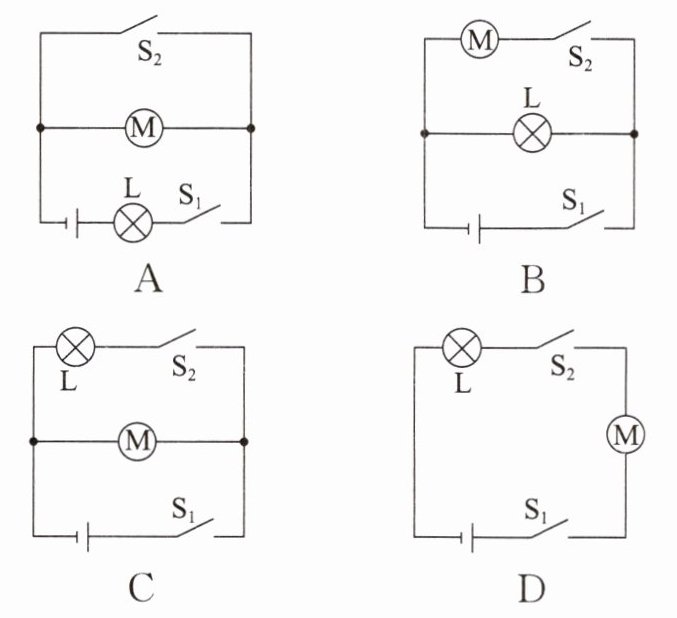

4. (2024·四川南充)不戴头盔存在安全隐患。小明设计以下方案：骑行前，扫码成功后开关S₁闭合，指示灯L亮，但电动机M不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控开关S₂闭合，电动机M才通电工作；若只戴头盔不扫码则无法骑行。符合以上设计要求的电路是( )

答案： 4. B

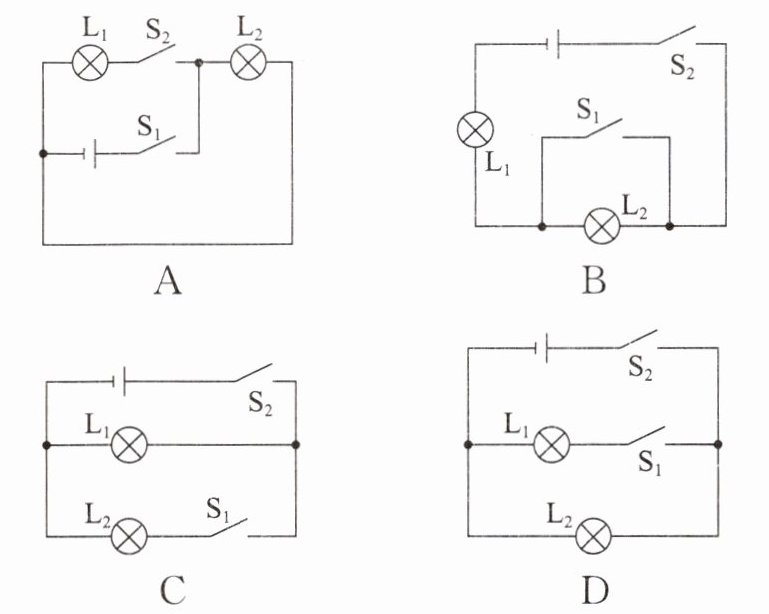

5. 物理课堂上，老师拿出一个黑箱让同学们探究箱内电路的连接情况。箱子外部有两个小灯泡和两个开关，同学们进行了如下操作：只闭合开关S₁，两灯都不亮；只闭合开关S₂，两灯都亮；开关S₁、S₂都闭合，只有小灯泡L₁亮。下列电路与之符合的是( )

答案： 5. B

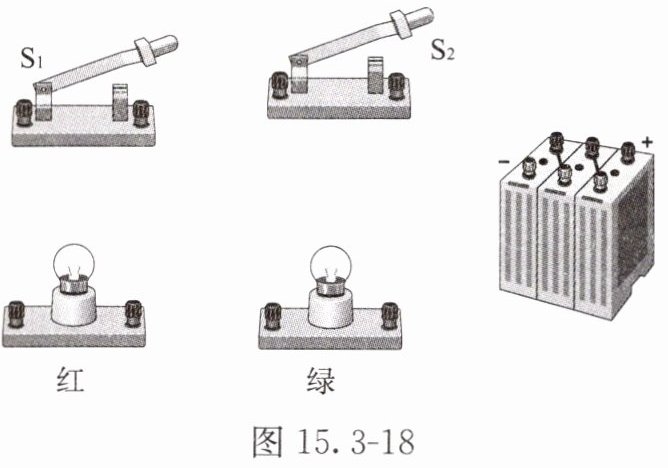

6. 根据要求设计电路。如图15.3-18所示，将设计好的电路图画在虚线框中，并用笔画线表示导线连接相应的实物电路。要求：①只闭合S₁时，红灯发光，绿灯不发光；②S₁、S₂都闭合时，两灯都发光；③只闭合S₂时，两灯均不发光。

答案：

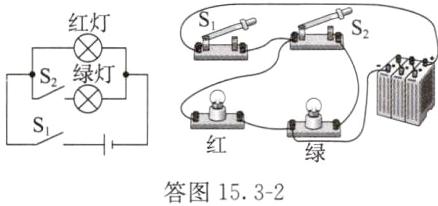

6. 如答图15.3-2所示
