《2025年人教金学典同步解析与测评九年级物理全一册人教版》

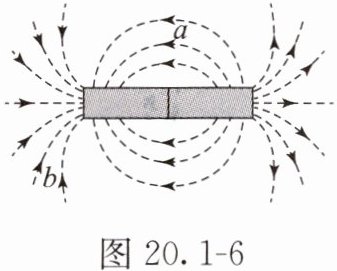

【典例 2】如图 20.1 - 6 所示是用磁感线描述条形磁体的磁场。下列说法正确的是(B)
①该条形磁体的右端为 S 极，左端为 N 极；②a 点的磁场强弱与 b 点相同；③置于 a 点的小磁针静止时北极指向左侧；④磁感线是一种物理模型，并不是真实存在的。

A.①②
B.③④
C.①③
D.②④

答案： 【典例 2】答案 B

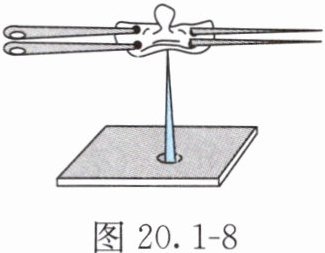

【典例 3】利用被磁化的缝衣针制成的简易指南针如图 20.1 - 8 所示。若该指南针静止时针尖指向地理位置的北方，则针尖是N(或北)极。此时，将指南针的底座逆时针旋转 90°，针尖静止时将指向地理位置的北方。指南针能够指南北，说明地球周围存在着磁场。

答案： 【典例 3】答案 N(或北) 北 磁场
