6. 阅读下列材料，回答问题。
神奇的热电偶

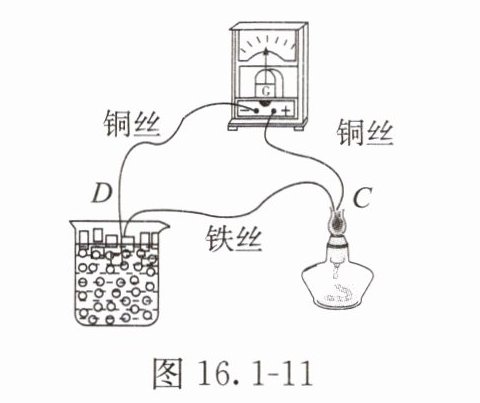

1821年，物理学家塞贝克发现了一种奇怪的现象：如图16.1-11所示，把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点D放在盛有冰水混合物的容器里保持低温，另一个连接点C放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流。塞贝克把这种电流叫作“热电流”，把这种电路叫作“热电偶电路”。

(1)热电偶工作时产生的温差电压为电路提供电能，在电路中相当于电源(选填“电源”“开关”或“用电器”)，这些电能实际上是由内能转化而来的。

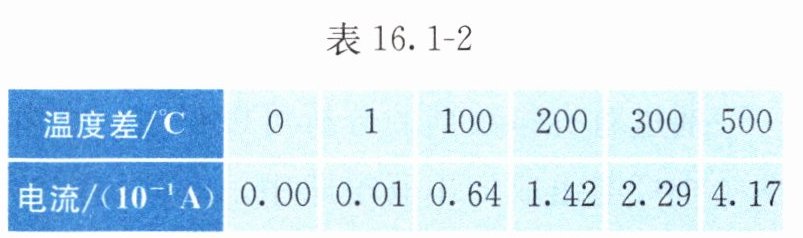

(2)某科研小组利用图16.1-11所示的电路和温度传感器测出了电流与温度差关系的数据(表16.1-2)，分析数据可以发现，电流与两接点间的温度差有关，温度差越大，电流越大(选填“大”或“小”)；若把图中的酒精灯移走，将点C放入另一杯冰水混合物中，稳定后，电流表的示数将变为零(选填“变大”“变小”或“变为零”)。

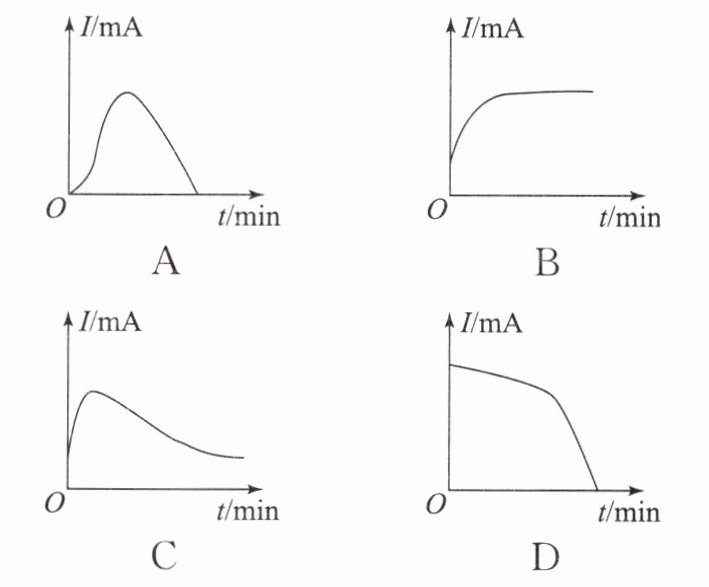

(3)根据电流与温度差的对应关系，就可通过电流表的示数得知点C的温度，实际生产中利用这一原理可以制成热电偶温度计。假设用图16.1-11所示器材检验一杯90°C的热水，在冰始终没有完全熔化的情况下，产生的电流与时间的关系图像符合实际的是C(填选项)。

答案： 6.（1）电源 内
（2）大 变为零
（3）温度 C
