《2025年人教金学典同步解析与测评九年级物理全一册人教版》

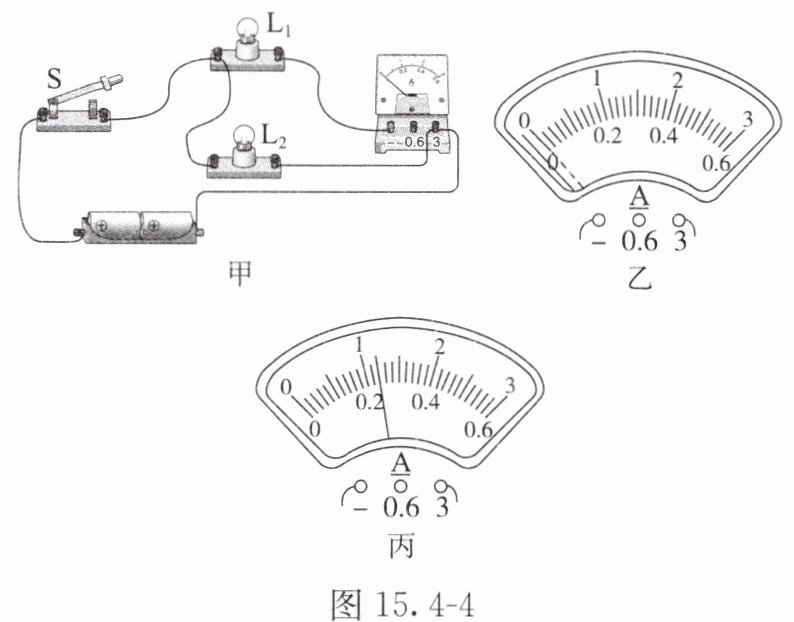

5. 如图15.4-4所示是聪聪用电流表测量电流的实物电路，请按要求回答问题。
图15.4-4
(1) 图15.4-4甲中电流表测量的是通过小灯泡$L_{1}$的电流。
(2) 聪聪连接好电路后，用开关试触，发现电流表指针如图15.4-4乙所示，原因是电流表正、负接线柱接反了。
(3) 聪聪纠正错误后再进行实验，电流表的示数如图15.4-4丙所示，则电流表测量的电流是1.2A。

答案： 5.（1）$L_{1}$
（2）电流表正、负接线柱接反了
（3）1.2
解析 （1）如题图甲所示，两个小灯泡并联，电流表与小灯泡$L_{1}$串联，由此可知，电流表测量通过小灯泡$L_{1}$的电流。
（2）聪聪连接好电路后，用开关试触，发现电流表指针反向偏转，说明电流从电流表负接线柱流入了，因此原因是电流表正、负接线柱接反了。
（3）由题图丙知，电流表测量范围选用的是0~3 A，分度值为0.1 A，所以电流表测量的电流为1.2 A。

1. 下列家用电器正常工作时电流最接近$4 A$的是 (D)

A.台灯　　
B.电视机
C.电冰箱　　
D.微波炉

答案： 1. D

2. 某电流表有$0\sim0.6 A$和$0\sim3 A$两种测量范围，如果实验中电流表的测量范围是$0\sim0.6 A$，实验者却读出了$2.30 A$，那么实际电流的大小应为 (B)

A.$0.43 A$　　
B.$0.46 A$
C.$0.70 A$　　
D.$2.30 A$

答案： 2. B

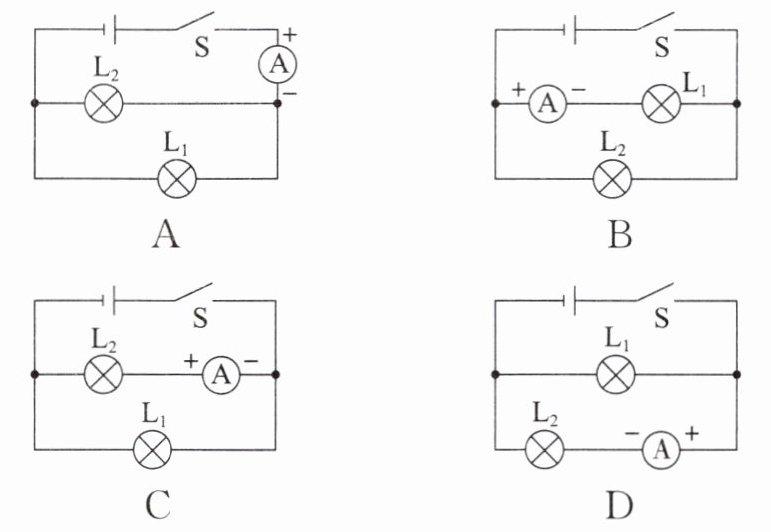

3. 电流表能直接测出通过小灯泡$L_2$电流的是 (D)

答案： 3. D

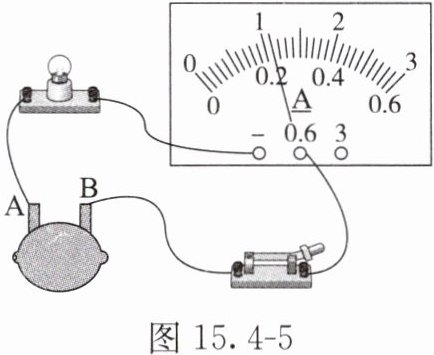

4. 小明用柠檬自制水果电池，将电流表和一个小灯泡接入，电流表指针偏转情况如图15.4-5所示。根据指针的偏转情况，我们可以知道B(选填“A”或“B”)金属片为正极。
图15.4-5

答案： 4. B

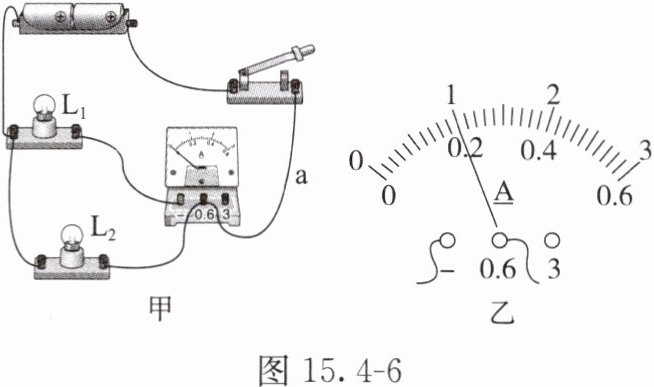

5. 小明用如图15.4-6甲所示的电路做用电流表测量电流的实验，请回答下列问题。
图15.4-6
(1) 实验开始前，首先应对电流表进行校零，连接电路时，开关应保持断开(选填“断开”或“闭合”)状态。
(2) 电路检查无误后，闭合开关，电流表示数如图15.4-6乙所示，其示数为0.2A，但小明读出的数值为$1 A$，造成小明读数与实际数值不符的原因是电流表选择的测量范围是0~0.6 A，小明按照0~3 A测量范围进行了读数。
(3) 小明想继续测量通过小灯泡$L_2$的电流，他将图15.4-6甲的导线$a$与电流表“$0.6$”接线柱相连的那一端改接到“$-$”接线柱上，这种做法______（选填“可行”或“不可行”），理由是________________。

答案： 5.（1）校零 断开
（2）0.2 电流表选择的测量范围是0~0.6 A，小明按照0~3 A测量范围进行了读数
（3）不可行 电流表的正、负接线柱接反了
