2. 如图15.3-17所示，小明利用实验器材进行电路连接练习。现要使两个小灯泡串联、开关可以控制所有用电器，请你帮他正确连接电路。

答案：
2. 如答图15.3-1所示

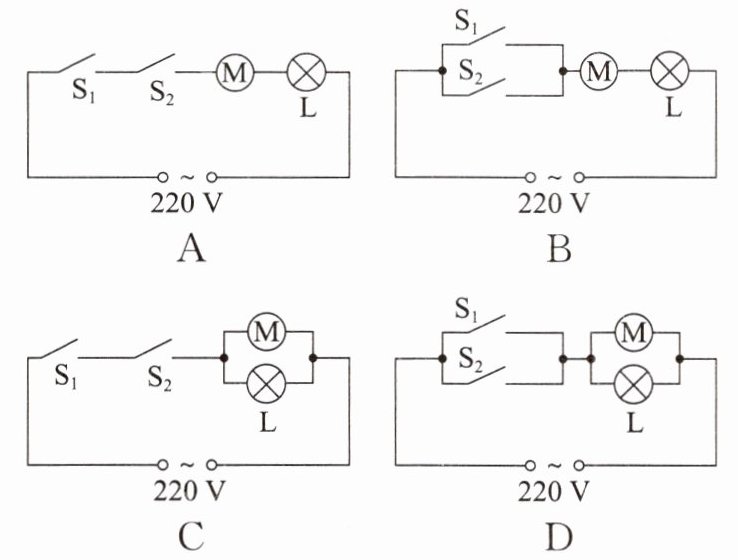

3. (2024·四川巴中)为了减少炒菜时对油烟的吸入，厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作，又可以独立工作。以下关于抽油烟机的内部电路设计，你认为符合要求的是( )

答案： 3. A

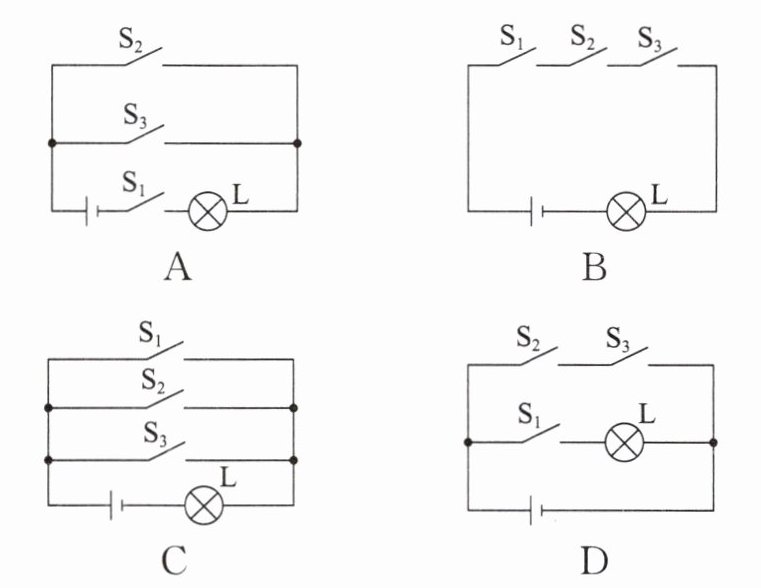

1. 解锁某款手机屏幕的电路可简化为由三个开关控制的电路图，用小灯泡L代表手机屏幕，开关分别是密码解锁开关S₁、指纹解锁开关S₂、人脸解锁开关S₃，三种方式中的任意一种都能解锁手机。下列电路图符合要求的是( )

答案： 1. C
【解析】由题意可知，密码解锁开关$S_{1}$、指纹解锁开关$S_{2}$和人脸解锁开关$S_{3}$都可以单独解锁，使屏幕点亮，说明这三个开关可以独立工作，互不影响，即这三个开关并联，然后再与小灯泡L串联，故选项C符合题意，选项A、B、D不符合题意。故选C。

2. (2024·内蒙古呼和浩特)晚自习时，教室里正常发光的某一盏灯突然熄灭了；新年联欢会上，一串正常发光的彩灯中的某一盏灯灯丝烧断，其他灯正常发光。关于前灯熄灭原因，后灯与其他彩灯的连接方式，下列判断正确的是(D)

A.前灯短路 后灯串联
B.前灯短路 后灯并联
C.前灯断路 后灯串联
D.前灯断路 后灯并联

答案： 2. D
【解析】教室里的灯是并联的，一盏灯熄灭，其他灯不受影响。若这盏灯短路，会导致保险丝烧断，其他灯也不亮，所以这盏灯断路；一串正常发光的彩灯，某一盏灯的灯丝烧断，其他灯正常发光，不受影响，彩灯是并联的，故选项D正确，选项A、B、C错误。故选D。

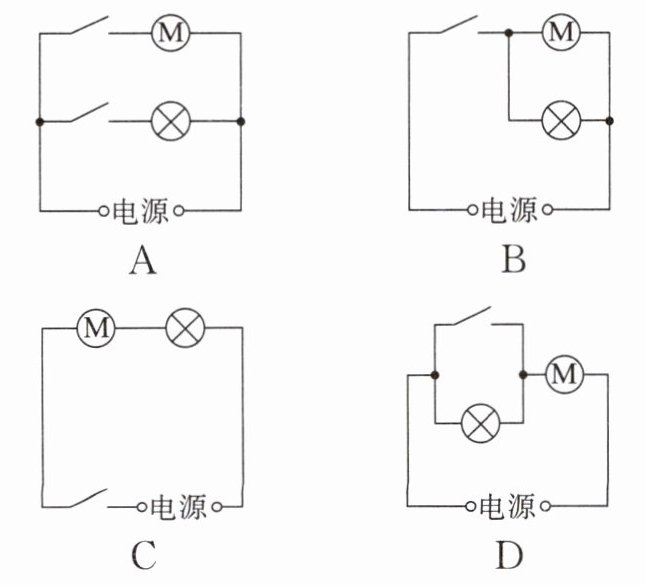

3. 某学校电动门既可以用遥控器开启，也可以用按钮开关开启。电动门开启时，电动机M工作，警示灯L亮起。若取下警示灯L，电动机M仍能工作。按下遥控器相当于开关S₁闭合，按下按钮开关相当于开关S₂闭合。符合上述要求的电路是( )

答案： 3. D
【解析】根据题意可知，电动门既可以用遥控器开启，也可以用按钮开关开启。这意味着遥控器和按钮开关在电路中应该是并联的，因为并联电路中的各个支路可以独立工作，互不影响。电动门开启时，电动机M工作，警示灯L亮起；若取下警示灯L，电动机M仍能工作。这说明电动机M和警示灯L在电路中应该是并联的，因为并联电路中的各个用电器可以独立工作，互不影响。故选D。
