《2025年人教金学典同步解析与测评九年级物理全一册人教版》

1. 如图16.4 - 9所示滑动变阻器的铭牌上标有“30Ω 3A”字样，关于这个滑动变阻器，下列说法正确的是(D)
①使用前应将电阻调到最大
②“3A”表示允许通过的最大电流是3A
③滑动变阻器靠改变导体接入电路的长度来改变导体的电阻

A.①②
B.①③
C.②④
D.①②③

答案： 1. D

2. 滑动变阻器的示意图如图16.4 - 10所示，将C、D接入电路中，实质相当于接了一个导线(选填“导线”或“定值电阻”)；将B、C接入电路中，滑动变阻器连入电路的电阻丝是BP(选填“AP”或“BP”)段，滑片P向右移动时，接入电路的电阻将变小(选填“变大”“变小”或“不变”)。

答案： 2. 导线 BP 变小

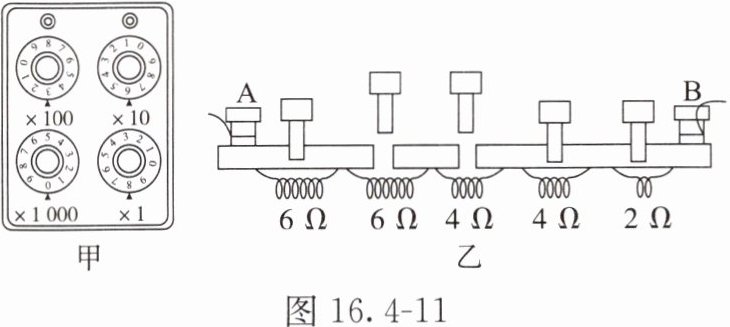

3. 如图16.4 - 11甲所示，此时接入电路的电阻读数是368Ω。如图16.4 - 11乙所示是插入式电阻箱的结构示意图，它的最大电阻是22Ω，A、B两个接线柱之间的电阻是10Ω。

答案： 3. 368 22 10

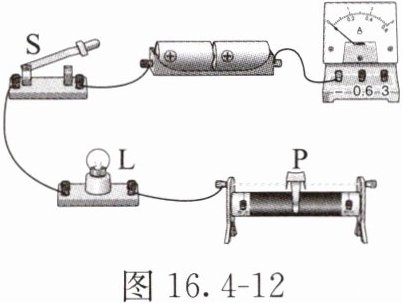

4. 在如图16.4 - 12所示的电路中，有一根导线尚未连接，请用笔画线表示导线将电路补充完整。要求当滑片P向左移动时，小灯泡L变暗。

答案：

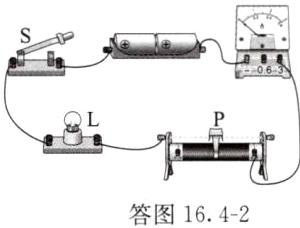

4. 如答图16.4-2所示

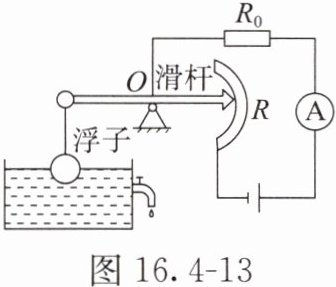

5. 如图16.4 - 13所示是一种测定油箱内油量的装置，当油箱中的油量减少时，滑动变阻器接入电路的电阻变大，电流表的示数变小(前两空均选填“变大”“变小”或“不变”)，定值电阻的作用是当油箱中油量较多(选填“多”或“少”)时来保护电路的。

答案： 5. 变大 变小 多

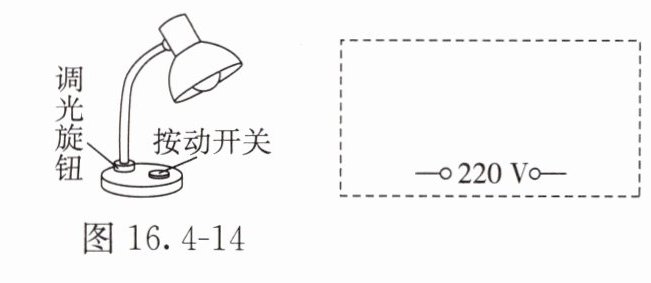

6. 一个可调亮度的台灯如图16.4 - 14所示，台灯的面板上有一个按动开关，负责电路的通断；还有一个调光旋钮（相当于一个滑动变阻器），旋动旋钮可以改变灯泡的亮度。请你在虚线框内画出这个台灯的电路图。

答案：
6. 如答图16.4-3所示
