《2025年人教金学典同步解析与测评九年级物理全一册人教版》

1. 电路图
用符号表示电路连接的图叫作电路图。电路图是对实际电路的有效抽象。

答案： 1. 符号

2. 通路 断路 短路
用电器能够工作的电路叫作通路。
电路中如果某处被切断，电路中就不会有电流通过，这种情况叫作断路。
短路的两种情况：①直接用导线将电源的正、负极连接起来，会造成________短路。②如果电路是接通的，但用电器两端被导线直接连通，这种情况下该________短路。

答案： 2. 通路　断路　电源　用电器

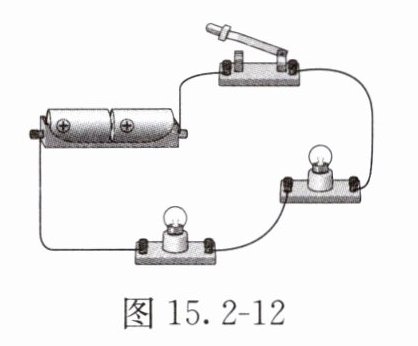

【典例1】请按照如图15.2 - 12所示的实物电路画出电路图。

答案： 答案 如图15.2 - 13所示
