《2025年人教金学典同步解析与测评九年级物理全一册人教版》

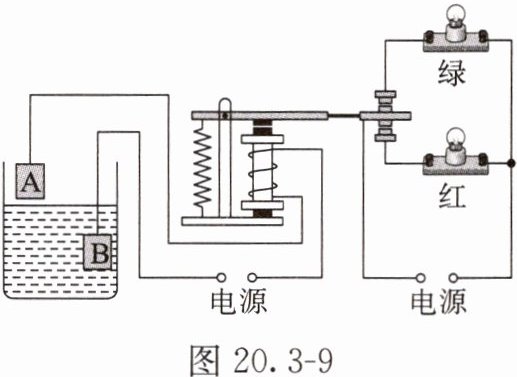

6. (2024·青海西宁)如图20.3 - 9所示是一种水位自动报警器的原理图。当水位到达金属块A时，红灯亮；控制电路的电源右端为正极时，电磁铁的上端为S(选填“N”或“S”)极。通常情况下，水都能导电。

答案： 6. 红　S

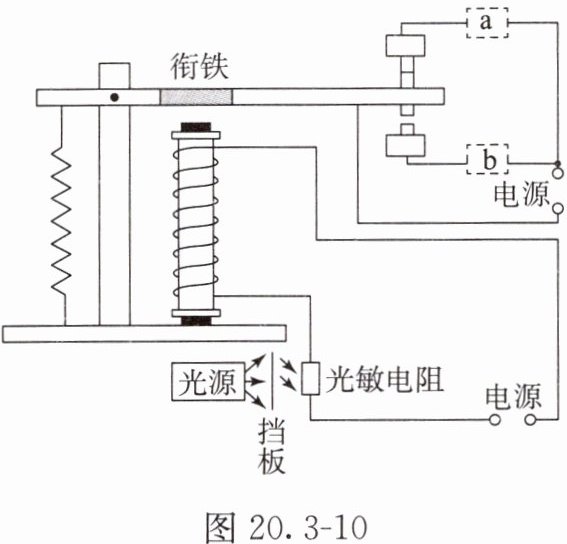

7. 如图20.3 - 10所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻变小，电路中的电流增大，电磁铁的磁性增强(选填“增强”“减弱”或“不变”)，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则b(选填“a”或“b”)是除尘器。

答案： 7. 增强　b

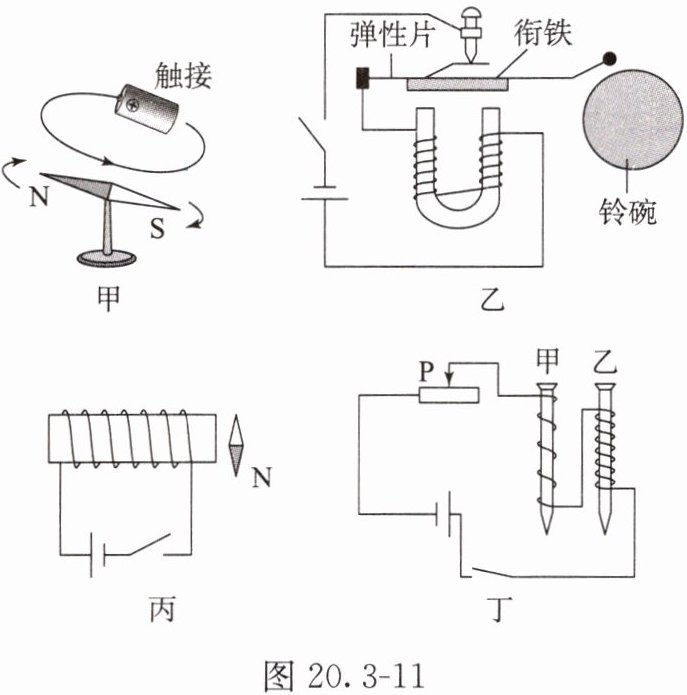

1. 如图20.3 - 11所示，下列关于电与磁的说法错误的是(B)

A.图甲：改变电路中电流的方向，小磁针偏转的方向也会相反
B.图乙：接通电源后，当小锤击打铃碗时，电磁铁仍具有磁性
C.图丙：开关闭合后，位于螺线管右侧的小磁针将逆时针旋转90°
D.图丁：闭合开关后，甲、乙吸起大头针的数目不同，说明电磁铁磁性强弱与匝数有关

答案： 1. B
